液压闸式剪板机30X3200剪板机

　　QC11Y-30X3200剪板机是剪板机厂家山东威力重工为客户定做的板材剪切设备，最大能剪30个厚的板材，最大剪切宽度为3.2米，采用先进的液压系统，液压传动，氮气缸回程，性能稳定可靠，操作方便，外形美观大方。

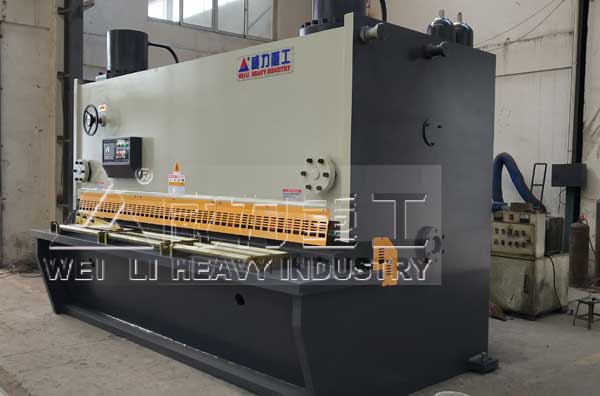

30x3200液压闸式剪板机

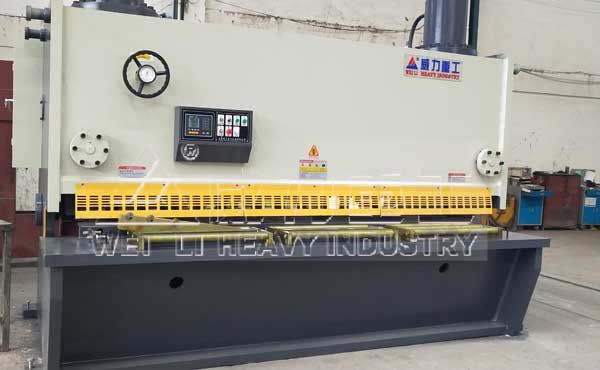

30个厚液压闸式剪板机

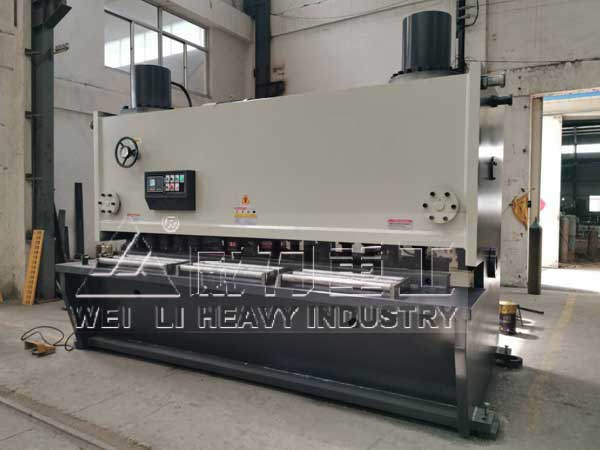

QC11Y-30X3200液压闸式剪板机装配现场

　　机床结构简介:

　　(1)机架部份（上海宝钢一级板，震动时效处理，整体退火处理）

　　机架采用钢结构件，左、右立板，工作台和压料板焊接成一整体结构，焊后经回火消除其内应力，故整体钢性好，稳定性高。

　　(2)上刀架（整体加工精度高，刚性好）

　　上刀架为钢板焊接结构，具有良好的刚性，它以三点滚轮导轨为结构，提高剪切质量。

　　(3)压料装置（高频淬火，刚性好）

　　由安装在机架前面组成，压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料，在剪切完成后，借助于拉力弹簧的拉力而复位。

　　压料力的大小随被剪切板料的厚度的增加而增大。设有防护栅，起安全保护作用。

　　(4)挡料机构（精密滚珠丝杠）

　　前挡料：由前挡料架和标尺以及左限位挡板等组成。

　　后挡料：装在上刀架横板下，随上刀架作上下摆动，后挡料的调节由电机驱动由丝杠传动。控制其移动距离、并具有前后软限位装制。

　　在机动达不到需尺寸，可手动微调以确保所需的调节值。所以后挡料的调节是方便可靠的。

　　(5)机床液压系统（高灵敏度液压系统）

　　采用先进的液压系统，液压传动，氮气缸回程，性能稳定可靠，操作方便，外形美观大方。主电机、泵、阀等安装在油箱上，油管是高精密管，油管接头采用先进的卡套式接头，油箱固定在机架横梁上，清洗、拆卸方便。系统压力由油泵供给，各阀在电气液压系统的控制下，可实现压料脚压料与刀架向下剪切顺序动作及其它各动作规范。

　　(6)机床电气系统（国际品牌性能稳定）

　　本机器采用50HZ、380V交流电源供电，由变压器输出220V电压控制主回路、电磁溢流阀、指示灯及按钮。机器的电气箱位于机床左侧，控制按钮安装在机器前面，便于操作，脚踏开关SA3引线由电气箱引出。本机通过旋钮切换可具有单次，连续功能。机器还具有剪切长度调节，旋动旋钮，时间继电器外接旋钮，既可进行剪切长度调节,转动旋转开关SA2，启亮对线灯，移动被剪板料，使划于板料的加工线与机器刃口投影重合，便可剪切得到要求的结果。电器元件采用德国施耐德可选装西门子。主电路具有相应过载及短路保护功能、安全可靠、易于维护。

　　（7）安全保护系统：

　　为保证设备的使用、维护安全方便，该设备严格按JB10148－1999《剪板机安全技术要求》标准的有关规定采取了以下安全防护措施：

　　（1）为了保证在意外情况下能迅速切断电源，按照标准要求分别在电控箱和脚踏开关上都设置了急停按钮。也可选装光幕保护装置来保护操作人员；

　　（2）当工作压力过高时，液压系统可自动卸荷，以保证设备不受损坏；

　　（3）按照标准要求，在电器柜等部位设有各种警示标牌、铭牌及文字提示；

　　（4）在相关位置可以选装使用防护栏（如后防护）。

　　（8）设备连续运行环境：

　　（1）电源范围:三相AC380V±10%50HZ；

　　（2）环境温度:－10℃－45℃；

　　（3）相对湿度:20～80%RH。

　　（4）海拔高度:≤2500m.

　　（5）远离强振源及电磁干扰源。
