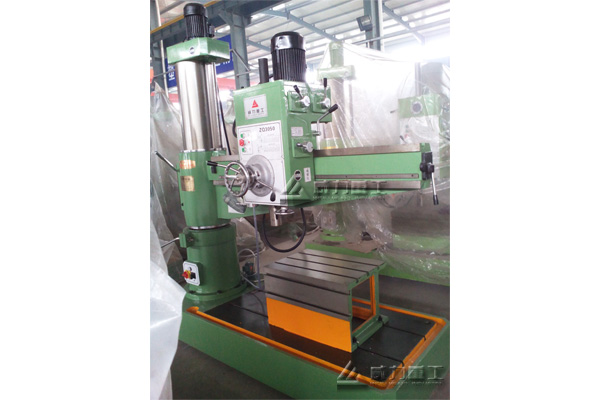

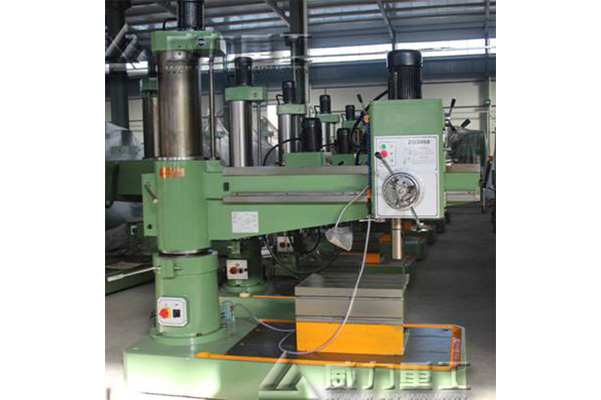

ZQ3050机械摇臂钻床主要用途和适用范围:

ZQ3050机械摇臂钻床，它具有结构简单实用、操作、维修方便等特点，而且将其它钻床的优点聚为一体，使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能，广泛用于中小型企业、乡镇和个体工业的机械加工。

ZQ3050摇臂钻床(机械)主要功能与特点：

外观造型美观大方,总体布局匀称协调.

采用机械伟动，机械夹紧，机械变速操作简便。

导轨经超高频淬火。结构可靠，制造精良，保证了机床精度持久性。

ZQ3050机械摇臂钻床参数：

型号	单位	ZQ3050×16
最大钻孔直径	mm	铸铁50 钢件35
主轴中心至立柱母线	mm	1600~360
主轴箱水平移动距离	mm	1250
主轴端面至底座工作面	mm	1050~260
主轴行程	mm	220
主轴圆锥孔		莫氏5号
主轴转速(6级)	r/min	78、135、240、350、590、1100
主轴进给量6级	n	0.10 0.16 0.22 0.25 0.35 0.56
摇臂回转角度	。	360
主电机功率	kw	4
升降电机功率	kw	1.5
重量	Kg	3000
主机外形尺寸(长×宽×高)	mm	2170×810×2450

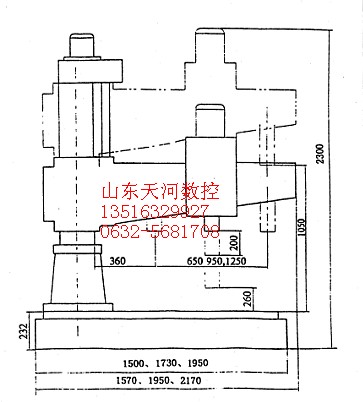

ZQ3050机械摇臂钻床主要参数图：


ZQ3050机械摇臂钻床的主要变速和进给变速：
1、主要变速
通过Ⅱ轴上的三联滑移齿轮和Ⅳ轴上二联滑移齿轮，与Ⅲ轴上不同齿轮的啮合，使主轴获得6级变速。
2、进给变速
由主轴（Ⅳ轴）上的齿轮经Ⅴ和Ⅵ轴上的双联滑移齿轮与不同齿轮啮合，再通过Ⅷ轴上的三联滑移齿轮与Ⅶ轴上不同齿轮的啮合，而使主轴获得6级进给速度。

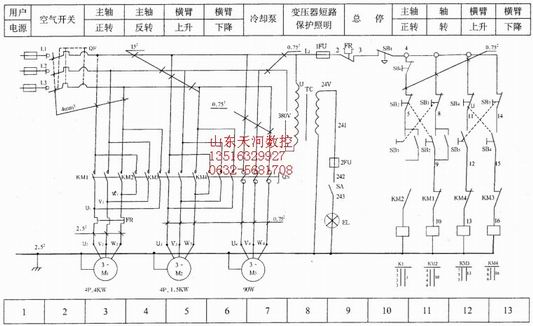

ZQ3050机械摇臂钻床电气原理图：
