Z3080×25液压摇臂钻床采用液压预选变速;主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动|)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点。用来钻孔、扩孔、平面、铰孔、攻螺纹、镗孔。广泛适用于机械加工各部门。
Z3080×25液压摇臂钻床主要特点: 1、采用液压预选变速机构,可节省辅助时间
2、主轴正反转、停车(制动)、变速、空挡等动作,用一个手柄控制,操纵轻便
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠
4、摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理,可延长使用寿命
5、主轴箱的移动除手动外,还能机动
6、有完善的安全保护装置和外柱防护及自动润滑装置
Z3080×25液压摇臂钻床参数:
Z3080×25液压摇臂钻床的主要结构:

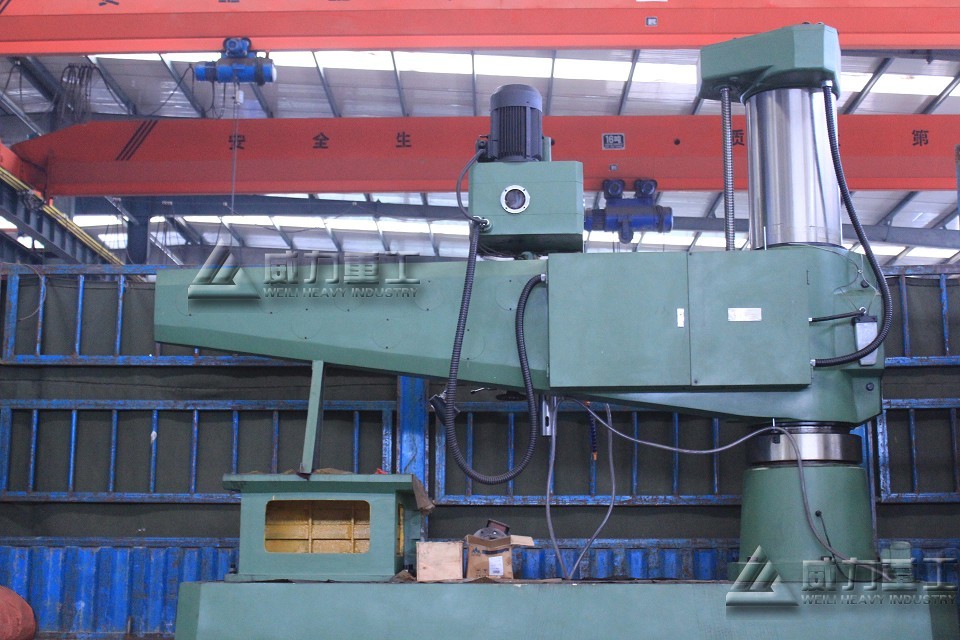

Z3080×25液压摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
Z3080×25液压摇臂钻床的使用注意事项:
1、不能在使用液压摇臂钻钻孔时用纱布清除铁屑,也不允许用嘴吹或者用手擦拭,应该使用专用工具、刷子。
2、操作摇臂钻者要认真做到“三好”(①管好、②用好、③修好)“四会”(①会使用、②会保养、③会检查、④会排除故障)。
3、严格按照液压摇臂钻的润滑图表规定进行加油,做到“五定”(①定时、②定点、③定量、④定质、⑤定人),注好油后应将油杯(池)的盖子盖好。
4、在钻孔前,找正工件位置时,应将锁紧装置松开,进刀主轴伸出长度根据钻孔深度调整合适,然后将各锁紧装置锁紧。
5、在调整钻孔深度的自动走刀时,应先使钻头接触工件,再把进给撞块按要求调到深度数值,并锁紧。
6、操作人员需要注意刀具的锋利,磨钝了的刀具不得继续使用,以防发生意外。
7、工作中液压摇臂钻的高度应调整适当,不宜过高。在加工过程中,摇臂、主轴箱必须处于夹紧状态。
8、工作后需要将各手柄置于非工作位置上,主轴箱停放应靠近立柱,摇臂适当降低,再切断电源。
9、工件的装卡必须牢固,钻透孔时必须在底面垫上垫块,不然会钻伤设备。
10、在液压摇臂钻钻孔过程中钻头未退离工件前不得停车。反车时,必须等主轴停止后再开动。
11、装卸工件或夹具时,要将横臂移开,同时注意周围的人及物,以发出碰撞事故
12、停车八小时以上再开动设备时,应先低速运转五分钟,确认润滑系统畅通,各部传动正常后再开始工作。 13、工作中要注意超负荷的现象,如保险结合子脱落或发出响声,应立即停止自动进给,并消除超负荷原因。 14、钻孔时,调整转速必须先停车,严禁不停车变速,否则将打坏变速箱内齿轮。 15、操作液压摇臂钻的人员必须熟悉本设备结构性能,经考试合格取得操作证后方才能独立操作。 山东威力重工机床有限公司对用户负责,让用户满意,对用户反馈的质量问题及时给予解决,在24小时内作出处理决定,对用户急需的配件,本着就地、就近的原则以最快速度、最佳的方式满足用户的要求。开展质量跟踪,用户访问,定期分析,不断改进。凡使用我公司产品终身提供服务。Z3080×25液压摇臂钻床价格,Z3080×25液压摇臂钻床厂家咨询电话:0632-5681708!滕州Z3080×25液压摇臂钻床祥情咨询:http://www.sdthsk.cn
