ShanDong WeiLi Heavy Industry Co.,Ltd

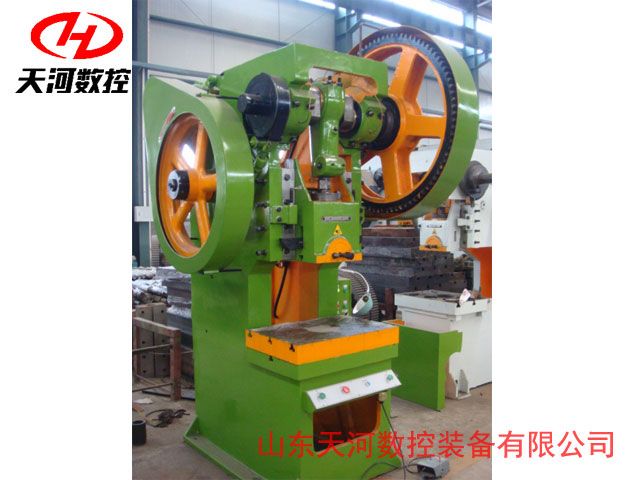

J21-63T固定台冲床(压力机) 滑块内配置压塌块式过载保护装置, 以保护部床零件及模具的安全, J21-63T固定台冲床 采用气动安全双联阀控制,可配置气垫装置,自动送料装置,光电保护装置。 工作平稳可靠,单次冲压,连续冲压调整任选。工作载荷大、耐冲击力强,采用一体化的特殊铸铁合金,高刚性及抗震性。 JC21-63T固定台冲床特点: 1、 J21-63吨固定台冲床 机身采用钢板焊接机身,振动时效处理,消除内应力,不易变形; 2、 J21-63T固定台冲床 曲轴材质45#铁锻打,精车调质处理; 3、 J21-63T固定台冲床 机身轴瓦,连杆轴瓦用铜件; 4、 J21-63T固定台冲床 工作键材质为40Cr锻打,淬火处理; 5、连杆材质为球墨铸铁,增加强度; 6、 J21-63T固定台冲床 滑块为加大型。
J21-63吨固定台冲床参数:
J21-63吨固定台冲床工作原理 :
J21-63吨固定台冲床的设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为圆柱型,经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
J21-63吨固定台冲床设备的精度与刚性对冲模寿命的影响极为重要。冲压设备的精度高、刚性好,冲模寿命大为提高。例如:复杂硅钢片冲模材料为Crl2MoV,在普通开式压力机上使用,平均复磨寿命为1-3万次,而新式精密压力机上使用,冲模的复磨寿命可达6~12万次。尤其是小间隙或无间隙冲模、硬质合金冲模及精密冲模必须选择精度高、刚性好的压力机,否则,将会降低模具寿命,严重者还会损坏冲床模具。
模具的导向机构精度。准确和可靠的导向,对于减少模具工作零件的磨损,避免凸、凹模啃伤影响极大,尤其冲床是无间隙和小间隙冲裁模、复合模和多工位级进模则更为有效。为提高模具寿命,必须根据工序性质和零件精度等要求,正确选择导向形式和确定导向机构的精度。一般情况下,导向机构的精度应高于凸、凹模配合梢度,电采暖。
J21-63吨固定台冲床安全操作规程:
由于J21-63吨固定台冲床具有速度快、压力大的特点,因此采用冲床作冲裁、成形必须遵守一定的安全操作规程。
1、暴露于压机之外的传动部件,必须安装防护罩,禁止在卸下防护罩的情况下开车或试车。 2、开车前应检查主要紧固螺钉有无松动,模具有无裂纹,操纵机构、自动停止装置、离合器、制动器是否正常,润滑系统有无堵塞或缺油。必要时可开空车试验。
3、安装模具必须将滑块开到下死点,闭合高度必须正确,尽量避免偏心载荷;模具必须紧固牢靠,并经过试压检查。
4、工作中要集中精力,严禁将手和工具等物件伸进危险区内。小件一定要用专门工具(镊子或送料机构)进行操作。模具卡住坯料时,只准用工具去解脱。
5、发现压床运转异常或有异常声响,(如连击声、爆裂声)应停止送料,检查原因。如转动部件松动、操纵装置失灵,模具松动及缺损,应停车修理。
6、每冲完—个工件时,手和脚必须离开按钮或踏板,以防止误操作。
7、两人以上操作时,应定人开车,注意协调配合好。下班前应将模具落靠,断开电源,并进行必要的清扫。
山东威力重工机床有限公司的宗旨:专业、熟练、快捷、认真、负责,为客户提供优良的产品和完整的服务, 满足客户,精益求精永远是我们发展的的根本动力与最终目的。始终坚持为客户提供高质量的精密冲床售后服务,以完善及时的服务为根本,为客户创造更多的财富和社会价值。公司秉承: 始终坚持“以科技为核心、创新为主线”的经营方针,我们秉承着“诚信做人、诚信做事、务实开拓”的经营理念,为广大客户提供优质的服务!J21-63吨固定台冲床价格,J21-63吨固定台冲床厂家咨询电话:0632-5681708!滕州冲床祥情咨询:http://www.sdthsk.cn
