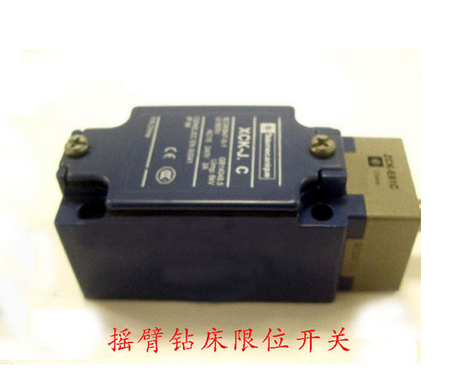

限位开关是用来限定运动极限位置的电气开关，通过开关节点的闭合状态来控制电路和电机从而起到对摇臂钻床电气系统的连锁保护作用。这就是Z3063摇臂钻床安装限位开关的目的。

Z3063摇臂钻床


　　Z3063摇臂钻床的限位开关的作用就是控制摇臂钻床的开关功能，如果操作者发现摇臂钻床的限位开关不能使用了，或者出现故障额话，那操作者如何应对这个问题，下面就是关于Z3063摇臂钻床限位开关如何使用的：

　　1，摇臂钻床的限位开关包括SQ2和SQ3，这两个限位开关的作用主要是用来对摇臂钻是否松紧进行相关的检查的，在摇臂夹紧的情况下，位于17区的SQ2常开触点不能闭合，因而如此操作就可以控制摇臂的上升，下架的KM2或KM3不能自动吸合，因此摇臂上升和下降功能全部失效。



　　2.限位开关SQ3应进行调整保证夹紧后能够动作，否则会使得液压泵电动机M3处于长时间过度运行状态。时间继电器KT的作用是保证升降电动机断开并完全停止旋转才能夹紧。限位开关SQ1是摇臂上升、下降到极限位置的保护开关。



　　3.摇臂钻床限位开关SQ1和一般限位开关不同，其两组常闭触点不能同时动作。当摇臂上升到上极限位置，位于17区的SQ1动作，接触器KM2失点，升降电机M2停转，上升运动停止。



　　4.位于18区的SQ1另外一组触点保持闭合，可以按下降按钮SB4，接触器KM3动作，控制摇臂升降电机M2反向旋转，摇臂下降。反之，当摇臂在下极限位置，控制过程相同。



　　以上就是Z3063摇臂钻床限位开关的安全使用方法介绍，更多有关摇臂钻床方面的咨询或者你想了解摇臂钻床价格方面的内容欢迎咨询销售部俞经理：0632-5681708,183-0637-0829（微信号同手机）。
