160t-4000液压板料折弯机主要由机架、脚踏开关、折弯角度定位机构、水平挡料定位机构、下压折弯机构和电气控制系统等组成。今天，我们就以160t-4000液压板料折弯机为例介绍其电气原理知识。

　　1．该折弯机电源是采用三相交流380V50HZ供电系统。内部的一变压器输出交流电压后，经整流成直流24V，供直流电磁阀使用，另一变压器输出交流24V供机床的控制回路使用。机床的各主要元件均有可靠的接地装置。主回路和控制回路均有可靠的过载保护及短路保护。



　　2．机器的调整与操作：



　　（1）将三相电源接入空气开关QF1，插上脚踏开关的插头，转换开关SA3旋到零位（30°），合上电气箱内其它开关，关上箱门，把手柄板到“ON”位置。插入控制回路的钥匙旋动90°，整个机床系统电源全部接通。



　　（2）短时间起动泵电机，观察其转向是否正确，如需校正请改变电源进线相位，切勿改变系统内部接线。



　　（3）泵电机起动数分钟后，如无异常现象，可试操作。把转换开关旋到点动位置，电位器RP调到最小，踏下脚踏开关“下”，滑块作慢下运行，由于时间继电器作用，滑块下行一段距离后将停止，如需滑块继续下降，脚踏开关放松后再重新踏下。踏下脚踏开关“上”，滑块回程，松开即停，直到上死点。

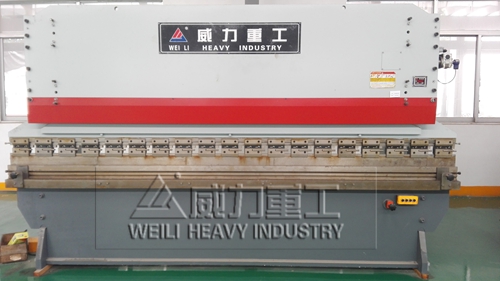

160吨4米液压折弯机


　　（4）往复上述动作数次正常后，把160t-4000液压板料折弯机转换开关旋到“单次”位置，如滑块不在上死点，滑块会自动回到上死点。



　　滑块在上死点时，踏下脚踏开关“下”不放，滑块作快速下降，碰到板料开始加压、保压，保压时间由电位器控制。放开脚踏开关，滑块自动返回上死点。数次正常后将转换开关旋到“连续”位置，踏脚踏开关“下”，滑块作上下往复运动，踏脚踏开关“上”，连续运动停止，滑块停止在上死点。



　　（5）机床的滑块行程距离调节（上下模间隙调整）必须适当，否则会影响折板精度。



　　3、机器的紧急停止及电源总断



　　（1）按电气箱上的停止按钮，160t-4000液压板料折弯机滑块立即停止运行。



　　（2）操作人员远离时请切断供电电源以保安全。
