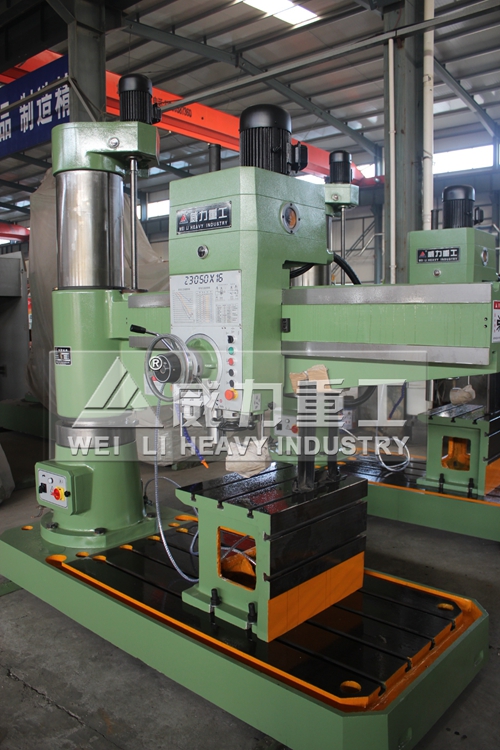

Z3050摇臂钻床加工端面斜面孔工艺
-
Z3050摇臂钻床加工端面斜面孔工艺
在Z3050摇臂钻床加工过程中,由于加工需要,会经常出现钻斜孔的情况。那么摇臂钻床如何钻斜孔呢?这里给用户简单介绍下一款新型装置,可运用液压摇臂钻床加工端面斜面孔:目前市场上很多的产品都需要在斜面上钻孔,因为液压摇臂钻床是360度旋转式运动,在斜面孔的加工上稍有点欠缺,这里介绍下改进后的液压摇臂钻床在端盖斜面孔上的加工装置:运用Z3050摇臂钻床加工端面斜孔装置的特征:包括端面支撑架、调节板、基座、液压摇臂钻床和刀具,调节板置于基座表面上,端面支撑架的一端可旋转的连接于基座表面上的一侧,端面支撑架的另一端置于基座表面上的另一侧上方,端面支撑架的中部处于调节板一侧,且端面支撑架的中部通过螺栓和螺母可固定于调节板上,液压摇臂钻床置于端面支撑架远离端面支撑架与基座连接处的一端的上方,刀具置于液压摇臂钻床的下端,且刀具处于端面支撑架上方;端面支撑架上设置有多个依次并列的螺孔,其中靠近端面支撑架与基座连接处的螺孔为第一螺孔,其余的螺孔为用于夹装加工件的第二螺孔;调节板上设置有多个等分孔,第一螺孔与等分孔可通过螺栓结合。Z3050摇臂钻床加工端盖斜面孔的主要优点:结构简单、应用范围广、加工效率高、提升加工精度。液压摇臂钻床加工端盖斜面孔的操作很简单。加工斜孔也有非常多的方法,当然这就要看用户是加工什么样的工作,以及工件的多少了。
