100吨3.2米液压板料折弯机

　　　　100吨3.2米液压板料折弯机型号WC67Y-100/3200,是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。

WC67Y-100/3200液压板料折弯机

　　应用行业：

　　不锈钢钣金装饰行业，机箱机柜钣金加工行业，汽车行业，汽配行业，厨房设备行业，非标门行业，重工化工行业，塑胶行业，电梯行业，船舶与集装箱行业，钢结构行业，工程机械行业，电力工程行业，电器行业，容器衡器等特种行业。

　　WC67Y液压板料折弯机系列主要性能特点：

　　1、机架采用全钢整体焊接结构，通过正火及高频振动消除内应力，保证机床的整体精度，有极佳的刚度，有极好的抗扭曲、抗倾斜能力。加厚的工作台板、加厚的滑块，使整机具有很高的刚性，因此折弯时滑块、工作台变形极小，工件具有极好的直线度和角度一致性。

　　2、参照德国DIN55222T2-80标准设计。

　　3、液压系统采用集成式控制系统，减少管路安装，采用进口密封圈，提高了机床的工作稳定性，外形美观简洁。

　　4、机床的主油缸活塞采用了航天技术表面镍磷处理，其硬度可达HRC60以上，与活塞相对运动的导套采用了有自身润滑性的锌基耐磨合金，可使油缸长期处于良好的工作状态。

　　5、采用扭轴同步，机械挡块，可靠、经济、精度高。

　　6、后挡料距离、上滑块行程电动调节，手动微调，数字显示。

　　7、上模配有绕度补偿机构。

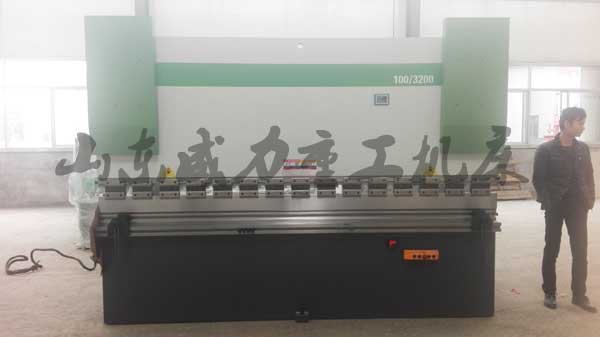

100吨3.2米折弯机车间现货

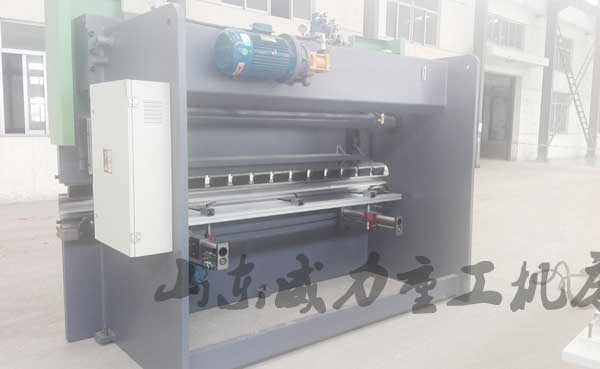

液压板料折弯机后视图

液压板料折弯机后视图

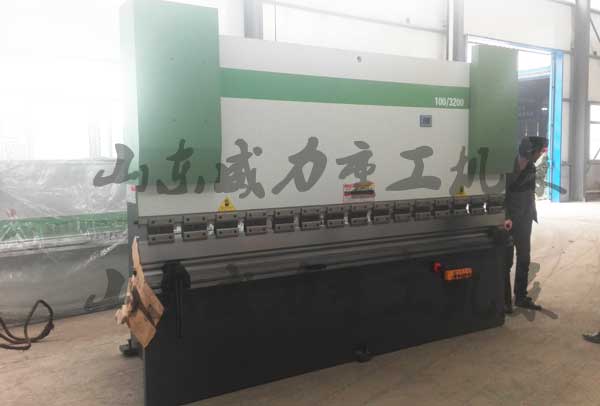

100吨液压板料折弯机侧视图

100吨液压板料折弯机侧视图

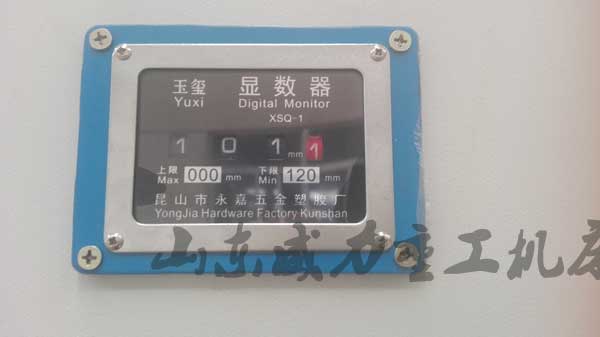

数显系统

液压板料折弯机所用数控系统

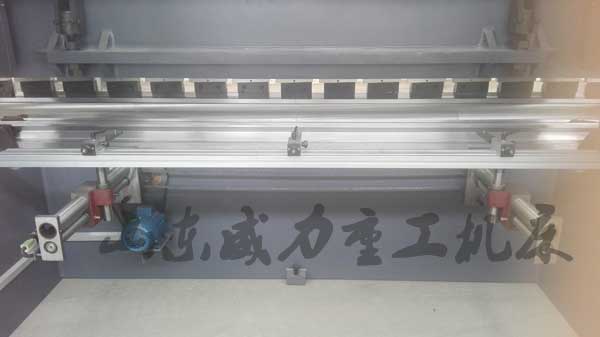

折弯机后挡料

折弯机后挡料

　　主要配置：

　　1、油缸由专业厂家建湖液压配套有限公司生产，主要密封件由日本华尔卡公司生产。

　　2、电器箱内主要件由法国施耐德公司生产。

　　3、液压系统全部采用插装阀控制，运行快速稳定，液压主要元件采用上海液压件二厂。

　　4、液压泵采用航天标准低噪音内啮合齿轮泵NT3系列。

　　WC67Y-100T/3200液压板料折弯机主要技术参数：

型号	公称力 (KN)	工作台长度(mm)	力柱间距(mm)	喉口深度(mm)	滑块行程(mm)	很大开启高度(mm)	主电机功率(KW)
30T/1600	300	1600	1280	200	80	285	3
35T/2000	350	2000	1480	200	80	285	3
40T/2200	400	2200	1850	230	100	320	4
40T/2500	400	2500	1850	230	100	320	4
50T/2500	500	2500	1850	230	100	320	5.5
63T/2500	630	2500	1900	250	100	320	5.5
63T/3200	630	3200	2500	250	100	320	5.5
80T/2500	800	2500	2500	300	100	320	7.5
80T/3200	800	3200	1900	320	100	350	7.5
80T/4000	800	4000	2500	320	100	350	7.5
100T/2500	1000	2500	3000	320	120	320	7.5
100T/3200	1000	3200	2500	320	120	370	7.5
100T/4000	1000	4000	3000	320	120	370	7.5
125T/3200	1250	3200	2500	320	120	370	7.5
125T/4000	1250	4000	3000	320	120	370	7.5
160T/3200	1600	3200	2500	320	200	460	11
160T/4000	160	4000	3000	320	200	460	11
160T/5000	160	5000	4000	320	200	460	11
160T/6000	1600	6000	5000	320	200	460	11
200T/3200	2000	3200	2500	320	200	460	11
200T/4000	2000	4000	3000	320	200	460	11
200T/5000	2000	5000	4000	320	200	460	11
200T/6000	2000	6000	5000	320	200	460	11
250T/3200	2500	3200	2500	400	250	590	18.5
250T/4000	2500	4000	3000	400	250	590	18.5
250T/5000	2500	5000	4000	400	250	590	18.5
250T/6000	2500	6000	5000	400	250	590	18.5

　　100吨折弯机|WC67Y-100T*3200液压折弯机的吊运和安装：

　　1、液压折弯机整机重心较高，前重后轻，因此在吊运和搬运及安装过程中必须注意重心位置，以免造成机器翻身事故，吊运时，起吊钢丝夹角尽量小，以保证机床精度不变。

　　2、液压折弯机左右立柱处在工作台面为测量水平的基准处，纵横方向均应小于或等于1000：0.2，按地基图预先做好基础，将液压折弯机安装在基础上，同时装好地脚螺栓，很后灌浆，待水泥全部凝固后，紧定螺栓，校对水平。

　　

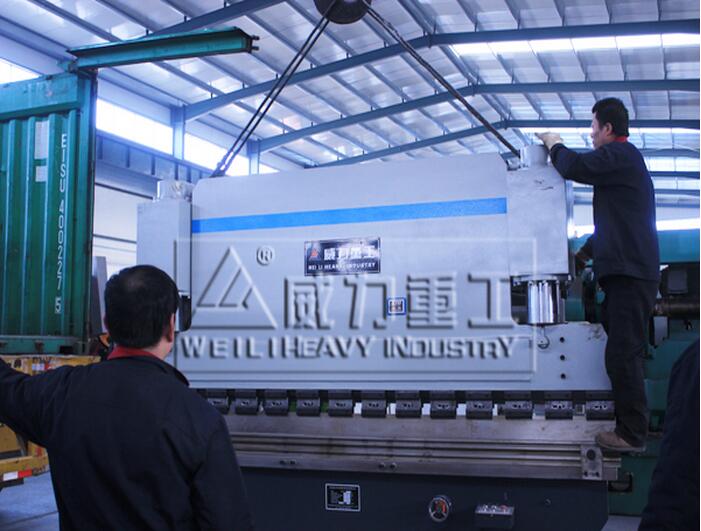

液压板料折弯机发货

　　100吨3.2米折弯机厂家介绍

　　液压板料折弯机厂家山东威力重工主营“威力重工”牌系列剪板折弯机：QC12Y-系列液压摆式剪板机；QC12K-系列数控液压剪板机；QC11Y-系列液压闸式剪板机；WC67Y-系列液压折弯机；WC67K-系列数控折弯机以及液压龙门剪板机，产品型号齐全，质量上乘，价格合理，诚挚欢迎新老客户来厂考察试机，液压折弯机数控折弯机报价咨询18306370829.（手机号同微信号）

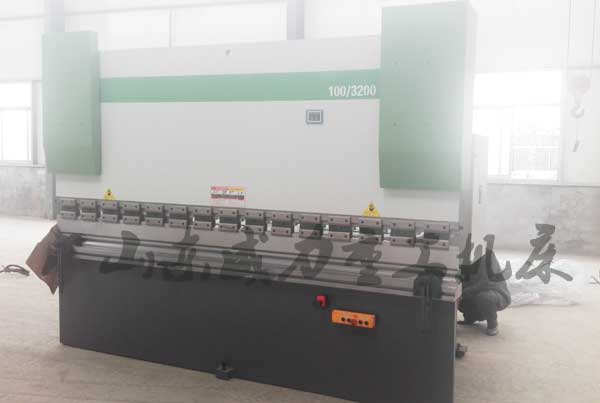

山东威力重工机床折弯机车间

　　【知识拓展】数显折弯机和数控折弯机什么区别？

　　最主要的的区别是：一个“显”字，一个“控”字的区别。最直接的比方是这样说：刚操作运行的一道工序的数值是在操作完毕后最终显示在显数器上，这是数显；在显数器上输入数字确认后，机器自动运行至所设定值，这是数控。浅显的说，数显是被动，数控是主动。数显可以显示你手动操作机床的实际进给量，而数控是你输入程序，机床自动加工你需要的工件。数显也可以说是简易数控，数控也分很多种，越好的，精度越高。
