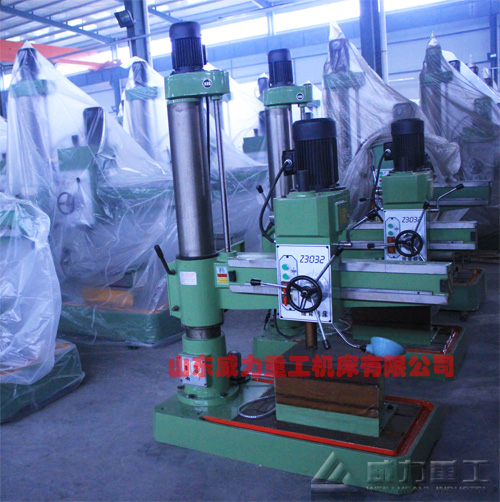

ZQ3032×10机械摇臂钻床主要用途及特点：

ZQ3032×10机械摇臂钻床是我厂根据国内外市场的需要，开发设计的新产品。

ZQ3032×10机械摇臂钻床用途：本机床广泛地适用于机械加工，可以用来钻孔、扩孔、锪平面、铰孔、攻螺丝，在有工艺装夹的条件下，还可以进行镗孔。

ZQ3032机械摇臂钻床特点：

1、  外观造型美观大方,总体布局匀称协调。

2、  结构可靠，制造精良，保证了机床精度持久性。

3、  采用机械变通，操作简便。

4、  导轨经超高频淬火，生产效率高。

5、  电器系列安全可靠。

型号	单位	10
最大钻孔直径	mm	32
主轴中心至立柱母线	mm	780~260
主轴箱水平移动距离	mm	-
主轴端面至底座工作面	mm	980~220
主轴行程	mm	120
主轴圆锥度		莫氏4号
主轴转速(6级)	r/min	108、162、262、398、665、1000
主轴进给量	Mm/r	0.1-0.25
摇臂回转角度	>。	360
主电机功率	kw	1.5
升降电机功率	kw	0.55
重量	Kg	1000
主机外形尺寸(长×宽×高)	mm	1235×600×1780





3032机械摇臂钻床润滑部分结构图： 1、立柱 2、升降齿轮箱 3、升降丝杆与滑轮 4、变速齿轮箱 5、摇臂道轨面 6、齿条箱与13牙

3032机械摇臂钻床变速系统结构图：

编号 名称 齿数 模数 1 电机主动齿轮 26 1.5 2 被动齿轮 68 1.5 3 三 联 齿 轮 1 37 2 2 57 2 3 20 2 4 双 联 齿 轮 1 52 2 2 32 2 5 单联齿轮 69 2
