QC11Y-12X6000液压闸式剪板机

产品详情

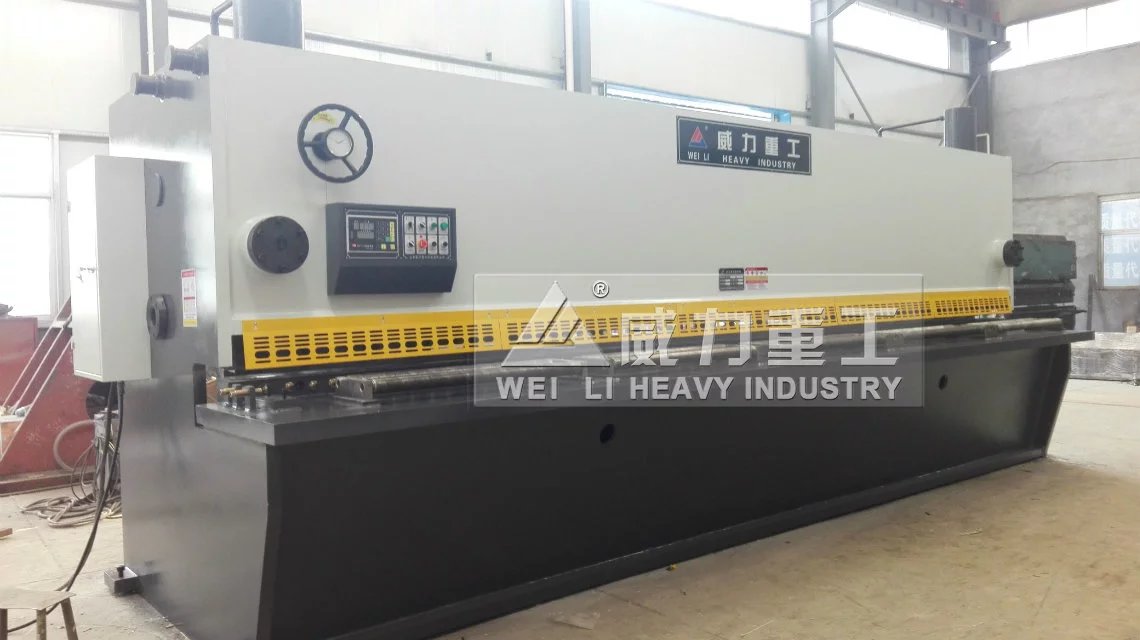

 　　QC11Y-12X6000液压闸式剪板机



　　一、QC11Y-12X6000液压闸式剪板机主要特点



　　1.整机采用全钢焊接结构，振动消除应力，具有很好的刚性与稳定性；



　　2.采用先进的液压集成阀块；



　　3.机构紧凑，减少管路连接，提高了系统的可靠性与易维修性；



　　4.串联油缸使机床在剪切时，剪切角不会变动；



　　5.蓄能器回程平衡、迅速；



　　6.刀片间隙手轮调整，准确、迅速、方便；



　　7.剪切角可调，减少板料扭曲变形；



　　8.电动后挡料、位置显示器，方便又准确；

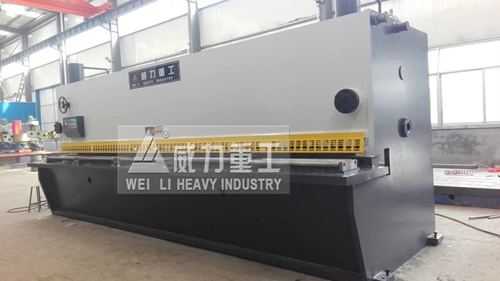

qc11y-12x6000液压闸式剪板机

　　二、QC11Y-12X6000液压闸式剪板机主要技术参数

型号	可剪板厚(mm)	可剪板宽(mm)	行程次数 (次/分)	后档料距离(mm)	剪切角	主电机功率 (KW)	重量 (kg)	外形尺寸 LWH(mm)
6*2500	6	2500	20-45	20-600	0.5-1.5	7.5	6500	3000*2075*1920
6*3200	6	3200	16-45	20-600	0.5-1.5	7.5	7200	3130*2075*1970
6*4000	6	4000	14-45	20-600	0.5-1.5	7.5	9000	4530*2075*2000
6*5000	6	5000	11-40	20-600	0.5-1.5	7.5	12000	6430*2075*2520
6*6000	6	6000	9-36	20-600	0.5-1.5	7.5	18000	7530*2075*2210
7*7000	7	7000	7-28	20-600	0.5-1.5	7.5	23000	7530*2075*2600
8*2500	8	2500	20-45	20-600	0.5-1.5	7.5	7300	3040*2075*1920
8*3200	8	3200	16-45	20-600	0.5-1.5	7.5	8600	3740*2075*1920
12*2500	12	2500	12-35	20-600	0.5-2	15	11000	3110*2575*2210
12*3200	12	3200	7-35	20-600	0.5-2	15	14000	3810*2575*2210
12*4000	12	4000	9-35	20-800	0.5-2	15	17000	4610*2575*2210
16*2500	16	2500	16-40	20-800	0.5-2.6	22	13000	3130*2655*2200
16*4000	16	4000	12-40	20-800	0.5-2.6	22	19000	4430*2655*2200
20*2500	20	2500	16-40	20-800	0.5-2.6	22	18000	4430*2655*2570
20*4000	20	4000	12-40	20-800	0.5-5.5	30	30000	4600*2055*2720
25*3200	25	3200	8-20	20-800	0.5-3.5	37	28000	3610*2000*3300

　　三、技术与工艺



　　1、本机属新一代液压机床。采用先进的液压集成阀块。结构紧凑，减少管路连接，与机械剪相比，大大提高了系统的可靠性与易维修性。



　　2、剪板机采用并联油缸使机床在剪切时，油缸同步好，剪切角不会变动。



　　3、剪板机上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，确保剪切精度。



　　4、剪板机上刀片菱形，下刀片矩形，材质，6CrW2Si,硬度好、抗压抗磨率高。上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。



　　5、设有射灯光源的灯光对线装置，性能可靠耐用。



　　6、数控式后挡料，数控系统并能作微调，挡料尺寸数字显示在触摸屏上，定位精度高，使用方便。



　　四、配置



　　⑴主要密封件：日本华尔卡；



　　⑵液压阀：山东泰丰股份液压件公司产品



　　⑶油泵：上海油泵



　　⑷主要电气元件：正泰电器；



　　⑸主电机：双塔牌电机；



　　⑹刀片：吉众数控刀片产



　　五、液压闸式剪板机主要细节图

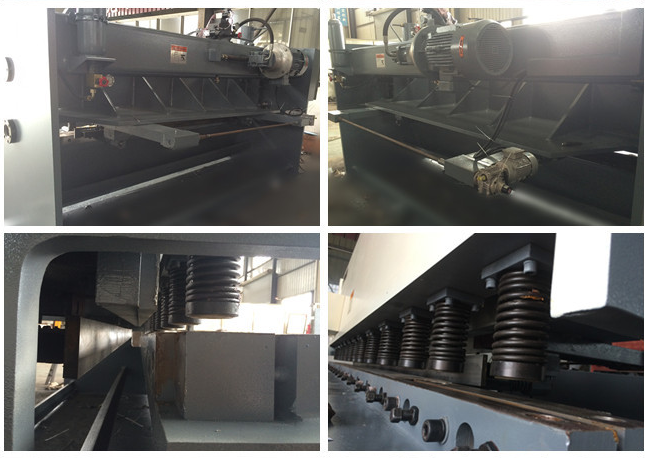

液压闸式剪板机细节图

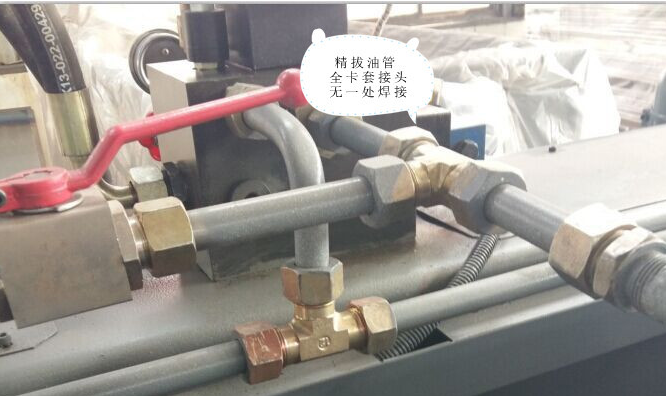

液压闸式剪板机油管

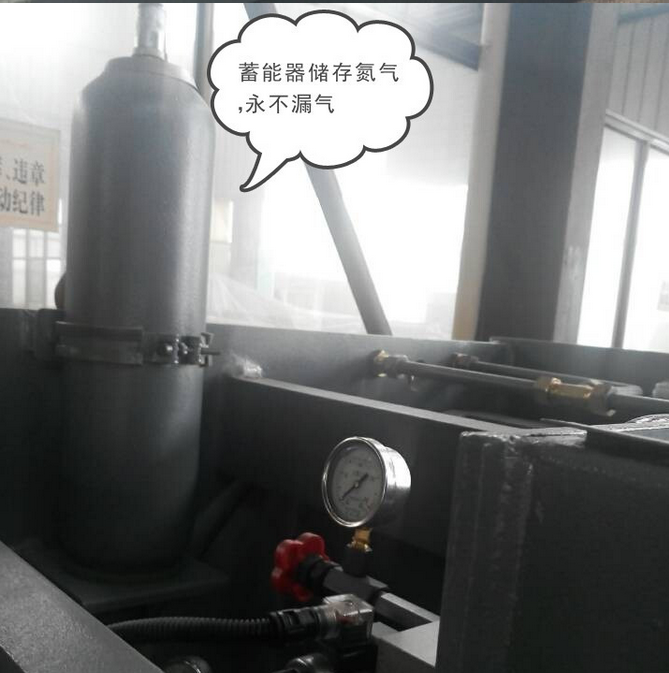

液压闸式剪板机蓄能器
