产品详情

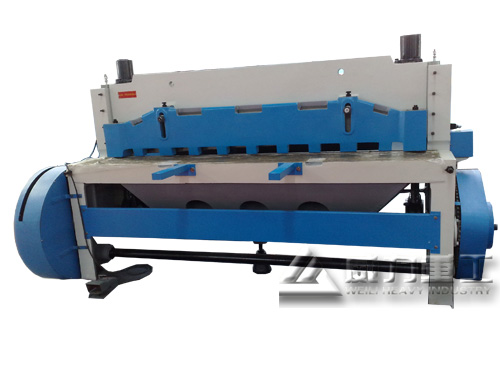

Q11下传动机械剪板机（3个厚）结构特点：
1、上刀架为钢板焊接结构，具有良好的强度和刚性，剪切精度高。
2、产品为机械下传动结构，重心低运行平稳，结构合理。
3、刀架运行为转键离合器控制，灵敏度高，可靠性强，使用寿命长。
4、采用新型三层复合材料轴承套，有良好的润滑和耐磨性

Q11下传动机械剪板机（3个厚）参数：

Q11下传动机械剪板机（3个厚）机器的结构：
1、  机身

机身是由左、右立柱用钢管连接，工作台通过螺钉紧固在立柱上成为整体，为保证操作人员的安全，工作台上还装有安全防护栅。

2、  离合器是由大齿轮（1）右转键（2）左转键（3）离合环（4）左滑环（5）右滑环（6）滑环套（7）以及操纵系统所构成。

   通过电磁吸铁控制，操纵转键啮合与离开，使主轴转动与停止达到带动上刀架运动与停止。

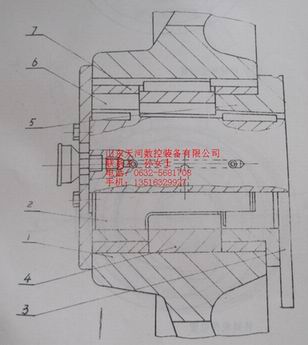

Q11下传动机械剪板机离合器装置图：


    Q11下传动机械剪板机的使用方法：

按照被剪材料的厚度，调整刀片的间隙； 根据被剪材料的宽度调整靠模或夹具；剪板机操作前先作 1 — 3 次空行程，正常后才可实施剪切工作。 使用中如发现机器运行不正常，应立即切断电源停机检查。 调整机床时，必须切断电源，移动工件时，应注意手的安全。 剪板机各部应经常保持润滑，每班应由操作工加注润滑油一次，每半年由机修工对滚动轴承部位加注润滑油一次。

Q11下传动机械剪板机在使用过程中可能产生如下的情况：

 开动剪板机机器作空转若干循环，确保在正常情况下，试剪不同厚度板料， 由薄 用度。 至厚。确保用户熟悉剪板机性能。 试剪时不同板厚时必须调对不同刀片间隙。若不调对相应的刀片间隙，则影响刀片耐 3 剪板机在剪切过程中打开压力表开关，观察油路压力值，剪 12mm 板时压力应小 力调定 20—22MPa， 于 20MPa。此远程调压阀 No9，出厂时压 用户必须遵守此 规定，不得为剪超规定材料面提高压力，造成机器损坏。 操作时声音平衡。剪板机如有杂音，应停车检查。 5 剪板机操作时油箱提高温度<60 度 超过时关机休息。
