产品详情

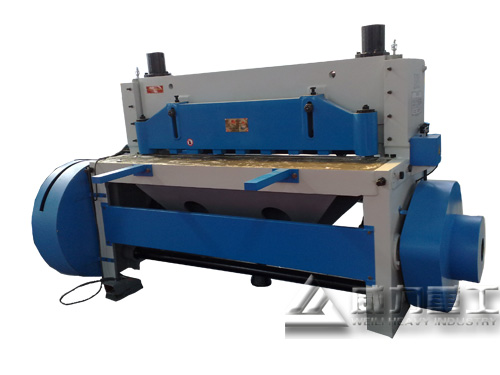

 Q11机械剪板机（4个厚）常用来剪裁直线边缘的板料毛坯。剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求， 并尽量减少板材扭曲，以获得高质量的工件。

Q11机械剪板机（4个厚）主要性能特点 ：

1、机器为全钢焊接机构，液压上传动，振动消除应力，机器强度高、刚性好。液压摆式剪板机是通过采用主油缸（固定在墙板上）做向 下剪切运动、 氮气缸回程，因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动，通过杠杆作用，支点受力 小，可提高剪切刃寿命、 机器寿命，整机结构紧凑，并能无极调节上刀架的行程量，大大提高工作效率。

2、全中文显示，便于操作。后挡料装置为机动块调整，具有单向和双向定位功能，能有效消除丝杠间 隙，具有退让选料功能，避免挡料装置与工件的干涉，减少磨损，提高定位精度，具有自动或手动搜索参考点功能。具有断电位置记忆 功能，对参数、位置及程序进行现场保护。具有多步加工编程功能，可实现多步动运行，完成多工步零件一次性加工，提高生产效率。

3、采用防护栅与电器箱联锁人生安全保护装置。

4、采用先进的集成式液压系统，可靠性好。

Q11下传动机械剪板机参数:

规格	可剪最大板厚（mm）	可剪最大板宽(mm)	行程次数(rpm)	剪切角度(°)	后档料距离(mm)	主电机功率(kw)	外形尺寸 (mm)	机器重量(kg)
4x2500	4	2500	20	2°	500	5.5	3580x1300x1610	3800
4x2000	4	2000	20	2°30′	500	5.5	3200x1300x1610	3300

Q11下传动机械剪板机维护保养的方法：

1、严格按照操作规程进行操作。

2、每次开机前按润滑图表要求定时、定点、定量加润滑油，油应清洁无沉淀。

3、机床必须经常保持清洁，未油漆的部分防锈油脂。

4、电动机轴承内的润滑漾油要定期更换加注，并经常检查电器部分工作是否正常安全可靠。

5、定期检查三角皮带、手柄、旋钮、按键是否损坏，磨损严重的应及时更换，并报备件补充。

6、定期检查修理开关、保险、手柄、保证其工作可靠。

7、每天下班前 10 分钟，对机床加油润滑及擦洗清洁机床。

8、严禁非指定人员操作该设备，平常必须做到人离机停。

Q11下传动机械剪板机制动器：

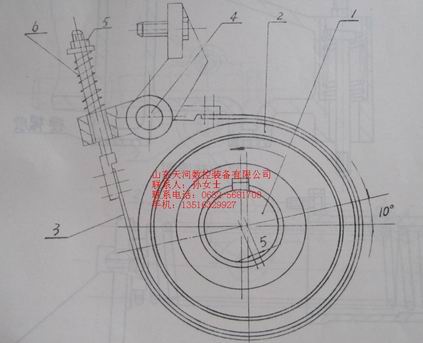

制动器是由固定在主轴（1）上的制动轮（2）和制动带（3）所构成，其工作原理是：由于制动轮是偏心的，当上刀架停在上死点时，制动轮的偏心最大点在图示位置，使制动带通过固定轴（4）抱紧制动轮，保证上刀架停止在上死点上，当主轴旋转180度时，即上刀架在下死点时，制动带松开制动轮。当上刀架开始回程时，制动带就逐渐拉紧，待主轴旋转360度时，上刀架又位于上死点，制动带重新抱紧制动轮。如果制动力距不够时，可通过螺母（5）来调整压紧弹簧（6）以达到适宜的制动力距。

Q11机械剪板机制动器装置图：
