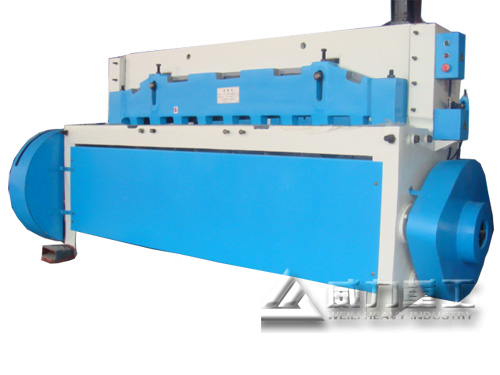

Q11机械剪板机（6个厚）的主要用途和性能特点：
本机器是适用于剪切厚度≤8mm钢板（被剪切板材强度以50kg/m㎡为准，如需剪切其它强度的板料时相应调整剪切厚度，并需另配刀片）；本机床适用于金属结构、造船、锅炉、电机、机车、起重运输等机械制造行业，材料经分切后，不需要再经其他加工即可直接使用。被剪下部分不小于板厚的8倍；当被剪下板在刀架的后终角调换一块斜刀片，可进行无限长剪切。
剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求， 并尽量减少板材扭曲，以获得高质量的工件。剪板机的上刀片固定在刀架上，下刀片固定在工作台上。 工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。 后挡料用于板料定位，位置由电机进行调节。 压料缸用于压紧板料，以防止板料在剪切时移动。 护栏是安全装置，以防止发生工伤事故。
Q11下传动机械剪板机参数:
规格
可剪最大板厚（mm）
可剪最大板宽(mm)
行程次数(rpm)
剪切角度(°)
后档料距离(mm)
主电机功率(kw)
外形尺寸(mm)
机器重量(kg)
Q11-6×2000
6
2000
24
2°
500
7.5
3175×1765×1530
4757
Q11-6×2500
2500
47
2°30′
460
3550×2170×2115
6500
（2）不要独自 1 人操作剪板机，应由 2—3 人协调进行送料、控制尺寸精度及取料等，并确定由 1 人统一指挥。
（3）要根据规定的剪板厚度，调整剪板机的剪刀间隙。不准同时剪切 2 种不同规格、不同材质的板料；不得叠料剪切。剪切的板料要求 表面平整，不准剪切无法压紧的较窄板料。
（4）剪板机的皮带、飞轮、齿轮以及轴等运动部位必须安装防护罩。
（5）剪板机操作者送料的手指离剪刀口应保持最少 200mm 以外的距离，并且离开压紧装置。在剪扳机上安置的防护栅栏不能挡住操 作者眼睛而看 不到裁切的部位。作业后产生的废料有棱有角，操作者应及时清除，防止被刺伤、割伤。
（6）剪板机的飞轮、齿轮、轴、胶带等运动部分都应设防护罩。
（7）放置栅栏，防止操作者的手进入剪刀落下区域内。工作时严禁捡拾地上废料，以免被落下来的工件击伤。
（8）不能剪切淬过火的材料，也决不允许裁剪超过剪床的工作能力。 Q11机械剪板机（6个厚）结构示意图： Q11机械剪板机（6个厚）的主要部分简介
本机器由床身、离合器、制动器、压料器、挡料器、刀片、传动系统、电器系统等组成：
1、 床身
床身由左右立柱、工作台、前后横梁等组成，通过螺栓连接成整体，床身各部件采用HT150-HT200铸铁制成
2、 离合器 机械式离合器主要由固定在飞轮上的主动部分和摩擦片，离合器分离拨叉等组成，一般现在的机械式离合器都是膜片弹簧似的。 3、 压料架
压料架由上刀架带动，当上刀架向下运动时，带动压料架一起向下压，上刀架继续向下运动，压料力继续增大，则压板越压越紧，在剪切短料时，应尽量将板料向右边靠齐，这样可以使压板将板料压的较紧。
4、 转键
转键装于大齿轮内，由脚踏开关操纵。电磁铁吸引时使转键转过35度，这是工作位置，电磁铁脱开是空转位置。
请填写您的姓名
请填写您的电话
Comment (required)
X5036数控立式铣床,X5036B数控铣床调试现场
详细内容 » 更多视频 »
· 40吨2.5米液压板料折弯机多少钱？
· Z3063液压摇臂钻床锁紧系统介绍
· 100吨3.2米折弯机多少钱一台？
· 100吨4米液压板料折弯机做好已入库
· 如何用立式钻床加工斜面？
· 如何对冲床生产线进行保养？
· Z3050x16液压摇臂钻床价格最新报价
· 宁波两台200吨液压机今日发货
· 液压板料折弯机滑块不灵活什么原因？
更多资讯 »
· 滕州摇臂钻床厂家是如何进行机器调整的？
· 山东冲床厂家向智能化发展
· 液压板料折弯机压力变低的解决办法
· 滕州摇臂钻床价格制约因素有哪些？
· 摇臂钻床厂家装配一台摇臂钻需要多久？
· 100吨4米液压折弯机多少钱一台？
更多动态 »
详细联系方式 »
产品详情
Q11机械剪板机（6个厚）的主要用途和性能特点：
本机器是适用于剪切厚度≤8mm钢板（被剪切板材强度以50kg/m㎡为准，如需剪切其它强度的板料时相应调整剪切厚度，并需另配刀片）；本机床适用于金属结构、造船、锅炉、电机、机车、起重运输等机械制造行业，材料经分切后，不需要再经其他加工即可直接使用。被剪下部分不小于板厚的8倍；当被剪下板在刀架的后终角调换一块斜刀片，可进行无限长剪切。
剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求， 并尽量减少板材扭曲，以获得高质量的工件。剪板机的上刀片固定在刀架上，下刀片固定在工作台上。 工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。 后挡料用于板料定位，位置由电机进行调节。 压料缸用于压紧板料，以防止板料在剪切时移动。 护栏是安全装置，以防止发生工伤事故。
Q11下传动机械剪板机参数:
规格
可剪最大板厚（mm）
可剪最大板宽(mm)
行程次数(rpm)
剪切角度(°)
后档料距离(mm)
主电机功率(kw)
外形尺寸
机器重量(kg)
Q11-6×2000
6
2000
24
2°
500
7.5
3175×1765×1530
4757
Q11-6×2500
6
2500
47
2°30′
460
7.5
3550×2170×2115
6500
操作Q11机械剪板机（6个厚）剪板机时应注意：
（1）工作前要认真检查剪板机各部是否正常，电气设备是否完好，润滑系统是否畅通；清除台面及其周围放置有工具、量具等杂物以及 边角废料。
（2）不要独自 1 人操作剪板机，应由 2—3 人协调进行送料、控制尺寸精度及取料等，并确定由 1 人统一指挥。
（3）要根据规定的剪板厚度，调整剪板机的剪刀间隙。不准同时剪切 2 种不同规格、不同材质的板料；不得叠料剪切。剪切的板料要求 表面平整，不准剪切无法压紧的较窄板料。
（4）剪板机的皮带、飞轮、齿轮以及轴等运动部位必须安装防护罩。
（5）剪板机操作者送料的手指离剪刀口应保持最少 200mm 以外的距离，并且离开压紧装置。在剪扳机上安置的防护栅栏不能挡住操 作者眼睛而看 不到裁切的部位。作业后产生的废料有棱有角，操作者应及时清除，防止被刺伤、割伤。
（6）剪板机的飞轮、齿轮、轴、胶带等运动部分都应设防护罩。
（7）放置栅栏，防止操作者的手进入剪刀落下区域内。工作时严禁捡拾地上废料，以免被落下来的工件击伤。
（8）不能剪切淬过火的材料，也决不允许裁剪超过剪床的工作能力。
Q11机械剪板机（6个厚）结构示意图：
Q11机械剪板机（6个厚）的主要部分简介
本机器由床身、离合器、制动器、压料器、挡料器、刀片、传动系统、电器系统等组成：
1、 床身
床身由左右立柱、工作台、前后横梁等组成，通过螺栓连接成整体，床身各部件采用HT150-HT200铸铁制成
2、 离合器
机械式离合器主要由固定在飞轮上的主动部分和摩擦片，离合器分离拨叉等组成，一般现在的机械式离合器都是膜片弹簧似的。
3、 压料架
压料架由上刀架带动，当上刀架向下运动时，带动压料架一起向下压，上刀架继续向下运动，压料力继续增大，则压板越压越紧，在剪切短料时，应尽量将板料向右边靠齐，这样可以使压板将板料压的较紧。
4、 转键
转键装于大齿轮内，由脚踏开关操纵。电磁铁吸引时使转键转过35度，这是工作位置，电磁铁脱开是空转位置。
