YQ41-100T单臂液压机采用了三位四通电液换向阀,结构紧凑外形小、重量轻、安装维修方便、传动效率高、密封性能好,液压泵输出的压力油进液压缸的A腔,产生的推力使活塞向下运行。执行元件具有实现运动速度快、阀泄漏少、通流阻力小、换向快、冲击小等特点。
YQ41-100T单臂液压机特点:
1、单臂液压机具有结构刚性好,导向性能好,速度快等特点。
2、方便的手动调整机构可调整压头或上工作台在行程中任意位置压制,也可在设计 行程内任意调整快进和工进行程的长短;
3、整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间。 YQ41-100吨单臂液压机参数:

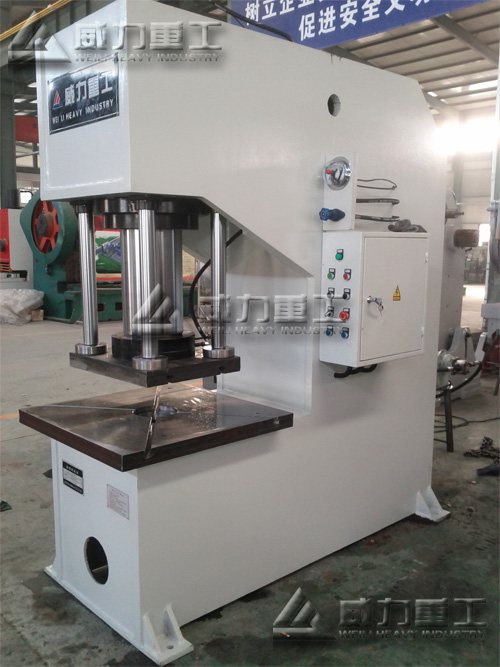

100吨单臂喉深600开口600行程400工作台800X800徐州客户定做 单臂液压机的结构概述:
该设备又称C型液压机,钢性好,结构简单操作方便,特点是为开式结构,可以三面接近工作区,因此装卸模具和工作方便,机身由两侧主侧板和主板焊接成型,形成一个封闭的钢性框架承受液压机工作时的作用力,压头和主缸活塞杆连接,上下移动。
单臂液压机管路系统:
本机器系统包括油箱、泵、阀及管路等,是本机器的动力部分,现将泵阀元件说明如下:
1、 溢流阀
溢流阀全称溢流卸荷阀,它由小规格的换向阀组合而成,溢流阀称为主阀,其特点完成溢流阀的全部功能以达到系统卸荷或实现多级压图片控制的目的。
2、 换向阀
通过电磁换向阀改变油流的方向以实现动梁快速下行、压制及回程等转换。
单臂吊运安装和试车:
1、 本机器分为主机和控制泵站两大部件,单件运输,吊运时应注意重心,本机器上部较底部重一此,因此适合选用吊车来进行装卸,同时在吊车吊钩和机器接触处加衬垫,在试吊确认安全可靠后,方可进行装卸安装。
本机器安装在混凝土基础上,混凝土标号、土质、防水措施和照明等均由用户根据当地具体情况决定。
2、 机器试车
试车前应检查安装是否完善,管路是否正确牢固,严格检查电器接线是否正确,安全保护如:接地,过载是否符合规定。
在电动机引线不接的情况下,先按电机“启动”按钮,再按快速下行按钮,快速上行按钮,快速回程按钮,以检查电磁铁等电器元件之动作是否正确,特别注意行程开关等联锁元件之动作情况应确保准确无识误。
将电磁溢流阀调压手轮放松(左旋),启动电机,检查旋转方向是否符合要求,使油泵处于空载运转状态,检查电动机和油泵之工作是否正常。
按压快速下行按钮检查各动作是否正常,以上工作完成后,继续上下动作数次,达到排除管中空气的作用,并使动梁停止在上限位置。
安装行程开关,并按要求调节上下限位开关和慢行程开关。按照要求,调整好电磁溢流阀压力规定值,并拧紧螺母防松。有保压功能的机器检查保压性能,保压十分钟允许降压2.5Mpa。(不保压的机器没有保压功能)。
机器在最大工作压力工作时,偏心距不准大于5mm.
