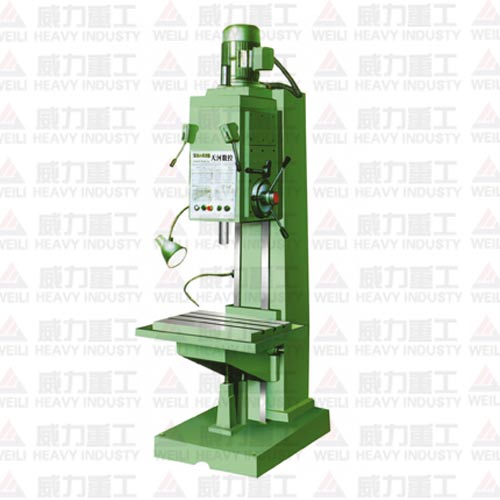

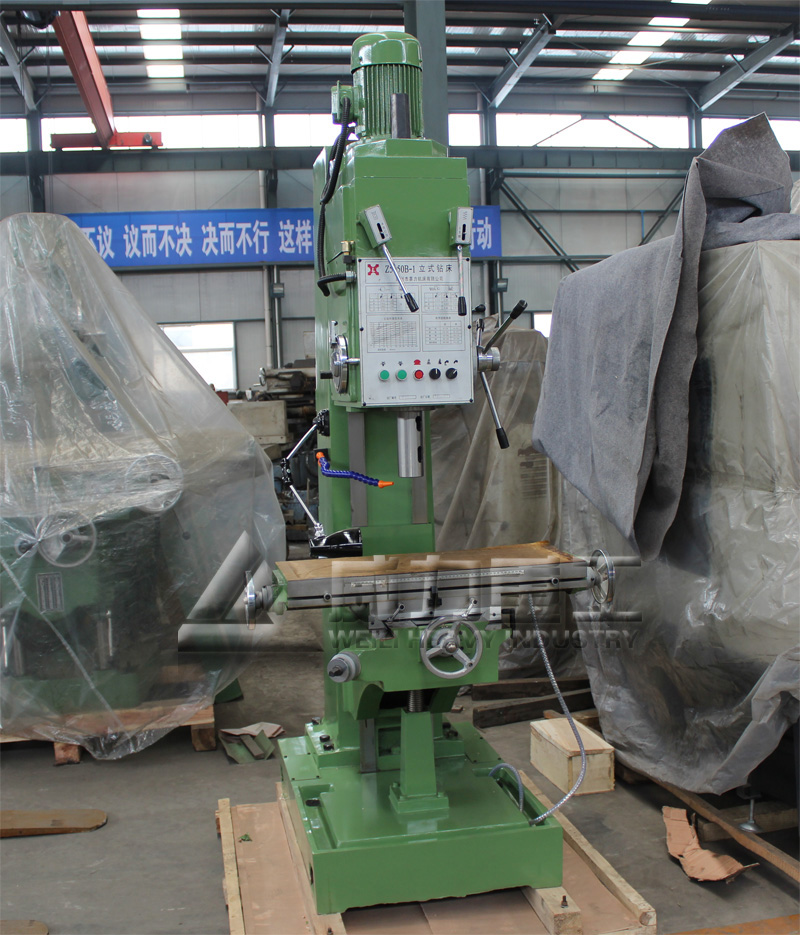

Z5140B立式钻床简介:
Z5140B钻床是一种通用机床,适用于机修、工具车间等机械加工车间的单件小批量生产若配以夹具也适用于中批量及流水线作业。本机床除钻孔外还可以完成扩孔、铰孔、划端面、钻沉孔、攻丝等工作。
本机床是系列更新并经过改型设计的产品布局形式采用送变合一的箱体布局形式机床外形为直线轮廓布局合理造型美观操作方便整机动静刚度高并具有钻孔、攻丝选择开关攻丝对要求深度后自动切换控制正反转具有性能完善结构简单紧凑便于维修等特点。
Z5140B立式钻床参数:

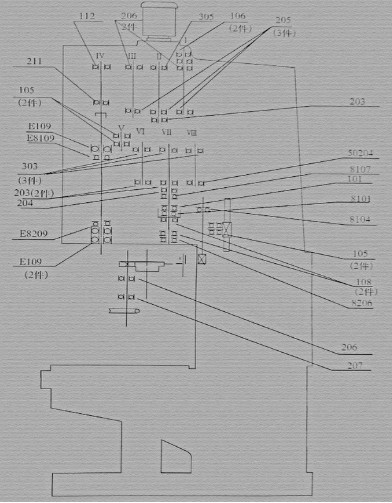

Z5140B立式钻床具有下列两种主要运动: 1、主轴旋转运动图3-1 由主轴箱顶部的主电动机(1420r/min,3kW)经摩擦离合器和齿轮1.2把旋转运动传给轴І经轴І上的四联滑动齿轮3、4、5、6传给轴ІІ上的固定齿轮7、8、10、11由轴ІІ上的固定齿轮9、10将运动传给轴Ш上的三联滑动齿轮中的13、14再由12、13将运动传给空心轴Ⅳ上的固定齿轮16、17空心轴Ⅳ通过花键孔将运动传给主轴获得12级转速。 2、主轴的进给运动 是由Ⅳ轴上的齿轮15经轴ⅴ上的齿轮18、19传给ⅵ轴上的固定齿轮20再由ⅵ轴上的三联滑动齿轮21、22、23通过ⅶ轴上的固定齿轮24、27、、28将运动传给ⅷ轴上的三联滑动齿轮29、30、31从而带动齿轮32、33蜗杆34及蜗轮35、水平轴36最后带动主轴套筒齿条37使机床主轴获得9级每转进给量。 主轴箱升降转动手柄带动蜗杆43、蜗轮44使齿轮45在固定于立柱上的齿轮46上转动而获得工作台升降转动升降手柄带动伞齿轮47、48使丝杠49在丝杆座50中回转而实现的。 另外装在水平轴端的齿轮40经齿轮41连接凸轮圆柱弹簧机构而平衡主轴重量装在水平轴上的齿轮38经内齿轮39带动刻度盘旋转控制钻孔深度齿轮40经内齿轮42带动撞块盘实现攻丝自动反转的控制。
Z5140B立式钻床操作规程:
一、操作者必须严格遵守维护使用设备的四项要求,五项纪律。严禁超负荷使用设备。
二、开车前,必须按照巡回检查点仔细进行检查,并按润滑图表进行润滑。
三、停车八小时以上再开动设备时,应先低速转动三至五分钟,确认运转正常后,再开始工作。
四、工作中必须正确安装工具,钻套要符合标准,锥面必须清洁无滑痕。
五、工作必须正确牢固的装卡在工作台上,钻透孔时必须在低面垫上垫块。
六、工作中不采用机动进给时,必须将控制螺帽向里推。
七、卸钻卡具时应用标准斜铁和用铜锤轻轻敲打,不准用其它东西乱打。
八、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。
九、工作中各轴承的温度不得超过60℃,主轴轴承及主轴套的温度在最高转速时不得超过70℃。
十、工作中必须经常检查设备运转情况及润滑系统情况,如运转和润滑不良时,应停止使用设备。
十一、工作中严禁戴手套。
十二、非电工不准打开电器箱门。
十三、工作后须将手柄置于非工作位置,工作台降到最低位置,并切断电源。 山东威力重工机床有限公司秉承“以人为本、诚信营销、科技领先、客户至上、服务第一”的宗旨,不断加大科技创新力度,积极引进现代化管理模式,不断提高产品质量,完善产品功能,压缩生产成本,健全市场网络。 至产品投放市场后,已畅销全国二十六个省市、自治区、并涉及到周边的国家和地区,深受广大经销商及用户的青睐,树立了良好的企业形象。Z5140B立式钻床价格,Z5140B立式钻床厂家咨询电话:0632-5681708!滕州立钻祥情:http://www.sdthsk.cn
