产品详情

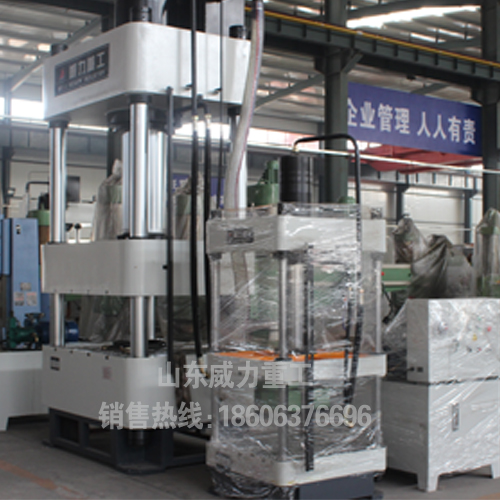

YQ32-63吨三梁四柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。液压机采用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。该系列液压机具有独立的动力机构和电气系统，并采用按钮集中控制，可实现手动和自动两种操作方式。YQ32-63吨三梁四柱液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。

YQ32-63吨三梁四柱液压机参数：

YQ32-63吨三梁四柱液压机液压传动系统的组成：

液压系统主要由：动力元件（油泵）、执行元件（油缸或液压马达）、控制元件（各种阀）、辅助元件和工作介质等五部分组成。

1、动力元件（油泵） 它的作用是把液体利用原动机的机械能转换成液压力能；是液压传动中的动力部分。

2、执行元件（油缸、液压马达） 它是将液体的液压能转换成机械能。其中，油缸做直线运动，马达做旋转运动。

3、控制元件 包括压力阀、流量阀和方向阀等。它们的作用是根据需要无级调节液动机的速度，并对液压系统中工作液体的压力、流量和流向进行调节控制。

4、辅助元件 除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式）、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等，它们同样十分重要。

5、工作介质 工作介质是指各类液压传动中的液压油或乳化液，它经过油泵和液动机实现能量转换。

 YQ32-63吨三梁四柱液压机泵的构造与工作原理：

1、工作原理

当传动轴带动柱塞缸体旋转时，柱塞也一起转动。由于柱塞总是压紧在斜盘上，且斜盘相对刚体是倾斜的。因此，柱塞在随缸体旋转运动的同时，还要在柱塞缸体内的柱塞孔中往复直线运动。   当柱塞从缸体柱塞塞孔中向外拉出时，缸体柱塞孔中的密闭容积便增大，通过配流盘的进油口将液压油吸进缸体柱塞孔中；当柱塞被斜盘压入缸体柱塞孔时，缸体柱塞孔内的容积便减小，液压油在一定的压力下，经配油盘的出油口排出。如此循环，连续工作。PVH泵的控制系统能调节液压泵的工况，使排出液压油满足工作装置需要。

2 、控制系统

PVH泵的控制系统分为两种：压力补偿控制系统和载荷感应压力限定控制系统。   压力补偿控制系统是通过改变液压泵的流量，保持设定的工作压力来满足工作要求的一种控制方式。   载荷感应压力限定控制系统，是通过对工作载荷的压力变化进行感应，自动调节液压泵的工作状态，以满足特定系统工况的要求。

 YQ32-63T三梁四柱液压机上横梁结构设计：

     横梁由铸造制成，目前以铸造为多，一般采用ZG35B铸钢。 横梁的宽边尺寸由立柱的宽边中心距确定，上梁和活动梁的窄边尺寸应尽可能小些，以便锻造天车的吊钩容易接近液压机中心，梁的中间高度则由强度确定。

    设计上横梁时，为了减轻重量，根据“ 等强度梁”的概念，设计成图所示的不等高梁，即立柱柱套处的高度h 小于中间截面的高度H。但在过渡区( A处) 会有应力集中。

     由于上横梁外形尺寸很大，为了节约金属和减轻重量，尽量使各个尺寸在允许的范围内降到最小。梁体做成箱形结构，在安装缸的地方做成圆筒形，安装立柱的地方做成方筒形，中间加设筋板，以提高刚度，降低局部应力。

山东威力重工机床有限公司YQ32-63T三梁四柱液压机机构紧凑、精度高、操作方便，工作稳定、安全可靠，广泛应用于汽车制造、航天航空、粉末冶金、电子电器、轻工家电和塑料制品等行业。“您的成功就是我们的成功”是我公司的宗旨，“您的需求是我们永恒的追求”是公司永远的承诺。YQ32-63T三梁四柱液压机价格，YQ32-63T三梁四柱液压机厂家咨询电话：0632-5681708！滕州液压机祥情：http://www.sdthsk.cn
