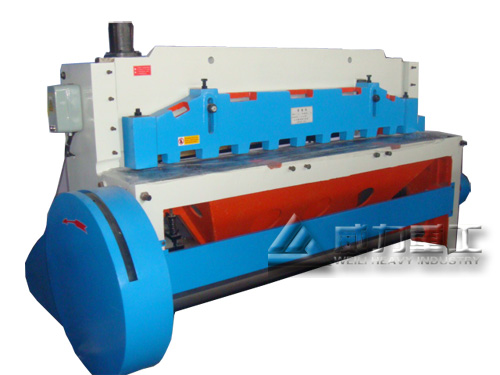

Q11机械剪板机(10个厚)板机采用抵抗键形式离合器结构和开式齿轮传动并采用较先进电器(脚踏开关、手动开关)操作噪音小操作维护方便。采用全钢焊接结构结构简单操作简便造型美观能耗低。广泛用于冶金、轻工、机械、五金、电机、电器、汽车维修、五金制造及其它金属薄板加工行业。
Q11机械剪板机(10个厚)参数:
型号
单位
Q11-10x1000
Q11-10x1500
可剪最大板厚
mm
10
可剪最大板宽
1000
1500
剪切角度
度°
3
满载行程次数
次/分
26
20
后档料距离
500
主电机功率
kw
11
机器重量
kg
3500
4100
外形尺寸(长X宽X高)
2023x1650x1605
2523x1650x1605
Q11机械剪板机(10个厚)机床性能特点:
1、采用全钢焊接结构有足够的强度与刚性。
2、液压传动系统操作安全可靠外形美观。
3、设有快速灵活的间隙调节机构剪切精度高。
4、设有灯光对线装置便于划线剪切。
5、后档料尺寸及剪切次数有数字显示装置。
6、机床左右及后面设有安全防护栅装置、电器柜设有开门断电及前后设有紧急开关装置带有防护罩脚踏开关以保证工作时操作安全剪板机是借于运动的上刀片和固定的下刀片采用合理的刀片间隙对各种厚度的金属板材施加剪切力使板材按所需要的尺寸断裂分离
Q11机械剪板机(10个厚)常用来剪裁直线边缘的板料毛坯: 是借于运动的上刀片和固定的下刀片采用合理的刀片间隙对各种厚度的金属板材施加剪切力使板材按所需要的尺寸断裂分离。剪扳机工作原理上刀片固定在刀架上下刀片固定在下床面上床面上安装有托球以便于板料的送进移动后挡料板用于板料定位位置由调位销进行调节。液压压料筒用于压紧板料以防止板料在剪切时翻转。棚板是安全装置以防止发生工伤事故。
(1)调整前挡板
把后挡板靠紧下刀口,再把样板靠紧后挡板,将前挡板靠紧样板并固定。松开后挡板,去掉样板,装上板料,进行剪切。
(2)调整后挡板
将样板托平对齐下刀口,再把后挡板靠紧样板并固定,去掉样板,再装上板料进行剪切。
(3)调整角挡板
先将样板放在台面上对齐下刀口,调整角挡板并固定,再根据样板调整后挡板,剪切过程中同时利用角挡板和后挡板以定位。
山东威力重工机床有限公司采用先进的技术和科学管理方法,产品全部实现计算机辅助设计,关键零部件由国外进口,产品主要性能指标均已达到国内先进水平。公司的质量方针是:“质量第一、用户至上、价格合理、交货及时”,切实做到“质量可靠、服务优秀”的承诺,向顾客提供100%的合格产品及售后服务。 本公司产品销往全国各地,深受客户信赖!Q11机械剪板机价格,Q11机械剪板机厂家咨询电话:0632-5681708!滕州剪板机祥情:http://www.sdthsk.cn
