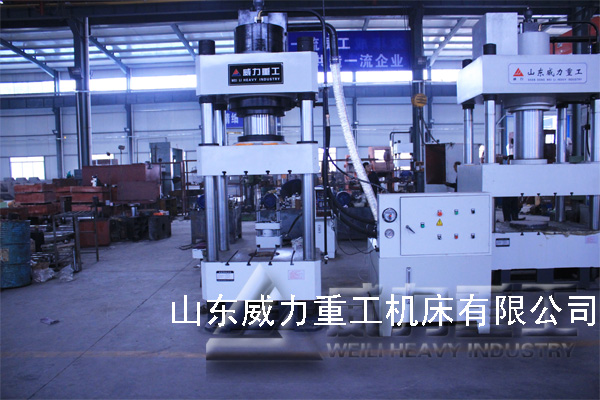

YQ32-100吨三梁四柱液压机参数:
项目
单位
YQ32-100
公称压力
kn
1000
液体最大压力
mpa
31.5
滑块行程
mm
260
最大开口高度
500
立柱中心距(左右×前后)
720×420
工作台有效面积(左右×前后)
640×550
工作台外形尺寸(左右×前后)
850×550
工作台高度
600
机器占地面积
1900×900
机器高度
1890
电机功率
kw
5.5
YQ32-100T三梁四柱液压机的基本工作原理是帕斯卡原理。它利用液体的压力能,依靠静压作用使工作变形,或使物料被压制成型。
YQ32-100T三梁四柱液压机的特点与应用:
1、 容易获得最大压力。
2、 容易获得大的工作行程,并能在行程的任意位置发挥全压,适合要求工作行程大的场合。
3、 容易获得大的工作空间
4、 压力与速度可以在大范围内方便地进行无级调节,而且可按工艺要求在某一行程作长时间的保压。另外,还便于调速和防止过载。
5、 设计、制造、操作和维修方便,便于实现遥控与自动化。
YQ32-100T三梁四柱液压机主要应用领域:
金属薄板件的冲压拉深成形工艺。主要用在汽车、家电行业中金属覆盖件的成形加工。
金属机械零件的压力成形。主要包括模压成形、金属型材的挤压成型、冷热模锻、自由锻造等加工工艺。
粉末制品行业。如磁性材料,粉末冶金等。
非金属材料的压制成型,如SMC成型、汽车内饰件的热压成型、橡胶制品等。
木制品的热压成型。比如植物纤维板材、型材的热压加工。
其他应用。如压装、校正、塑封、压印等工艺。
YQ32-100T三梁四柱液压机的结构: 它由机身(包括上、下横梁、立柱等)、工作油缸、活动横梁、顶出机构、液压传动和电器控制系统等组成。工作油缸安装在上横梁上。活动横梁与工作油缸的活塞联接成整体,以立柱为导向上下运动,并传递工作油缸内产生的力量,向工件施压。
YQ32-100T三梁四柱液压机所受的力是一个封闭系统,产生的力全部由液压机本身承受,而不会作用在地基上,压制过程中,油液的压力经活塞传至模具中的塑料上;另一方面,油液以大小相等,方向相反的力作用在缸底,并传给上横梁及其它部件的。在这种受力条件下,对于结构较大的模具一定要放在液压机中心,防止液压机处于偏载受力状态。
YQ32-100T三梁四柱液压机的安全措施:
液压机是一种压力加工机械,因此无论在设计或使用过程中,都必须认真注意操作人员和设备的安全问题。故一般液压机上皆设有防止活动横梁超行程的限位装置(即在活动横梁回程的终了位置装有限位开关,用来停止电机,防止活动横梁行程过大而撞击缸底),液压机工作部位安全保护装置(防止工作人员进入液压机内安装模具、维修设备时活动横梁可能下降),模具的安全保护装置等。
请填写您的姓名
请填写您的电话
Comment (required)
X5036数控立式铣床,X5036B数控铣床调试现场
详细内容 » 更多视频 »
· 40吨2.5米液压板料折弯机多少钱?
· Z3063液压摇臂钻床锁紧系统介绍
· 100吨3.2米折弯机多少钱一台?
· 100吨4米液压板料折弯机做好已入库
· 如何用立式钻床加工斜面?
· 如何对冲床生产线进行保养?
· Z3050x16液压摇臂钻床价格最新报价
· 宁波两台200吨液压机今日发货
· 液压板料折弯机滑块不灵活什么原因?
更多资讯 »
· 滕州摇臂钻床厂家是如何进行机器调整的?
· 山东冲床厂家向智能化发展
· 液压板料折弯机压力变低的解决办法
· 滕州摇臂钻床价格制约因素有哪些?
· 摇臂钻床厂家装配一台摇臂钻需要多久?
· 100吨4米液压折弯机多少钱一台?
更多动态 »
详细联系方式 »
产品详情
YQ32-100吨三梁四柱液压机四柱式结构最显著的特点是工作空间宽敞、便于四面观察和接近模具。整机结构简单,工艺性较好,但立柱需要大型圆钢或锻件。液压机在一定的机械、电子系统内,依靠液体介质的静压力,完成能量的积压、传递、放大,实现机械功能的轻巧化、科学化、最大化。YQ32-100吨三梁四柱液压机参数:
项目
单位
YQ32-100
公称压力
kn
1000
液体最大压力
mpa
31.5
滑块行程
mm
260
最大开口高度
mm
500
立柱中心距(左右×前后)
mm
720×420
工作台有效面积(左右×前后)
mm
640×550
工作台外形尺寸(左右×前后)
mm
850×550
工作台高度
mm
600
机器占地面积
mm
1900×900
机器高度
mm
1890
电机功率
kw
5.5
YQ32-100T三梁四柱液压机的特点与应用:
1、 容易获得最大压力。
2、 容易获得大的工作行程,并能在行程的任意位置发挥全压,适合要求工作行程大的场合。
3、 容易获得大的工作空间
4、 压力与速度可以在大范围内方便地进行无级调节,而且可按工艺要求在某一行程作长时间的保压。另外,还便于调速和防止过载。
5、 设计、制造、操作和维修方便,便于实现遥控与自动化。
YQ32-100T三梁四柱液压机主要应用领域:
金属薄板件的冲压拉深成形工艺。主要用在汽车、家电行业中金属覆盖件的成形加工。
金属机械零件的压力成形。主要包括模压成形、金属型材的挤压成型、冷热模锻、自由锻造等加工工艺。
粉末制品行业。如磁性材料,粉末冶金等。
非金属材料的压制成型,如SMC成型、汽车内饰件的热压成型、橡胶制品等。
木制品的热压成型。比如植物纤维板材、型材的热压加工。
其他应用。如压装、校正、塑封、压印等工艺。
YQ32-100T三梁四柱液压机的结构:
它由机身(包括上、下横梁、立柱等)、工作油缸、活动横梁、顶出机构、液压传动和电器控制系统等组成。工作油缸安装在上横梁上。活动横梁与工作油缸的活塞联接成整体,以立柱为导向上下运动,并传递工作油缸内产生的力量,向工件施压。
YQ32-100T三梁四柱液压机所受的力是一个封闭系统,产生的力全部由液压机本身承受,而不会作用在地基上,压制过程中,油液的压力经活塞传至模具中的塑料上;另一方面,油液以大小相等,方向相反的力作用在缸底,并传给上横梁及其它部件的。在这种受力条件下,对于结构较大的模具一定要放在液压机中心,防止液压机处于偏载受力状态。
YQ32-100T三梁四柱液压机的安全措施:
液压机是一种压力加工机械,因此无论在设计或使用过程中,都必须认真注意操作人员和设备的安全问题。故一般液压机上皆设有防止活动横梁超行程的限位装置(即在活动横梁回程的终了位置装有限位开关,用来停止电机,防止活动横梁行程过大而撞击缸底),液压机工作部位安全保护装置(防止工作人员进入液压机内安装模具、维修设备时活动横梁可能下降),模具的安全保护装置等。
