QC12Y摆式液压剪板机(6个厚)刀片是板金行业的下料剪切工具,广泛适用于机械工业、治金工业汽车、造船、电器电气、工程设备、板金加工、钢管焊接、电子工业、航天航空工业、农业机械制造、餐饮家具各种机械行业。在中国工业史上已有近五十年的历史,如今QC12Y液压剪板机(6个厚)已经成为机械行业的常用设备。
QC12Y液压剪板机(6个厚)参数:
名称/规格
可剪板厚
可剪板宽
剪切角
行程次数
后挡料范围
主电机功率
外形尺寸
mm
(°)
min-1
kw
mm(LxWxH)
QC12Y6×2500液压剪板机
6
2500
1°30’
18
20-500
7.5
3230×1675×1620
QC12Y6×3200液压剪板机
3200
15
3130×1530×1600
QC12Y6×4000液压剪板机
4000
14
11
4630×1800×1620
QC12Y液压剪板机(6个厚)的主要结构特点:
1、机架采用钢结构件,左、右立板,工作台和压料板焊接成一整体结构,焊后经回火消除其内应力,故整体钢性好,稳定性高。
2、刀架采用钢结构件,在两侧油缸的推力作用下,可绕固定销轴作摆式运动,完成剪切动作,无需导轨系统。剪切终了时,在回程缸的作用下,刀架快速自动回程。具有快速调节刀片间隙机构,刻度值在刻度盘上显示。

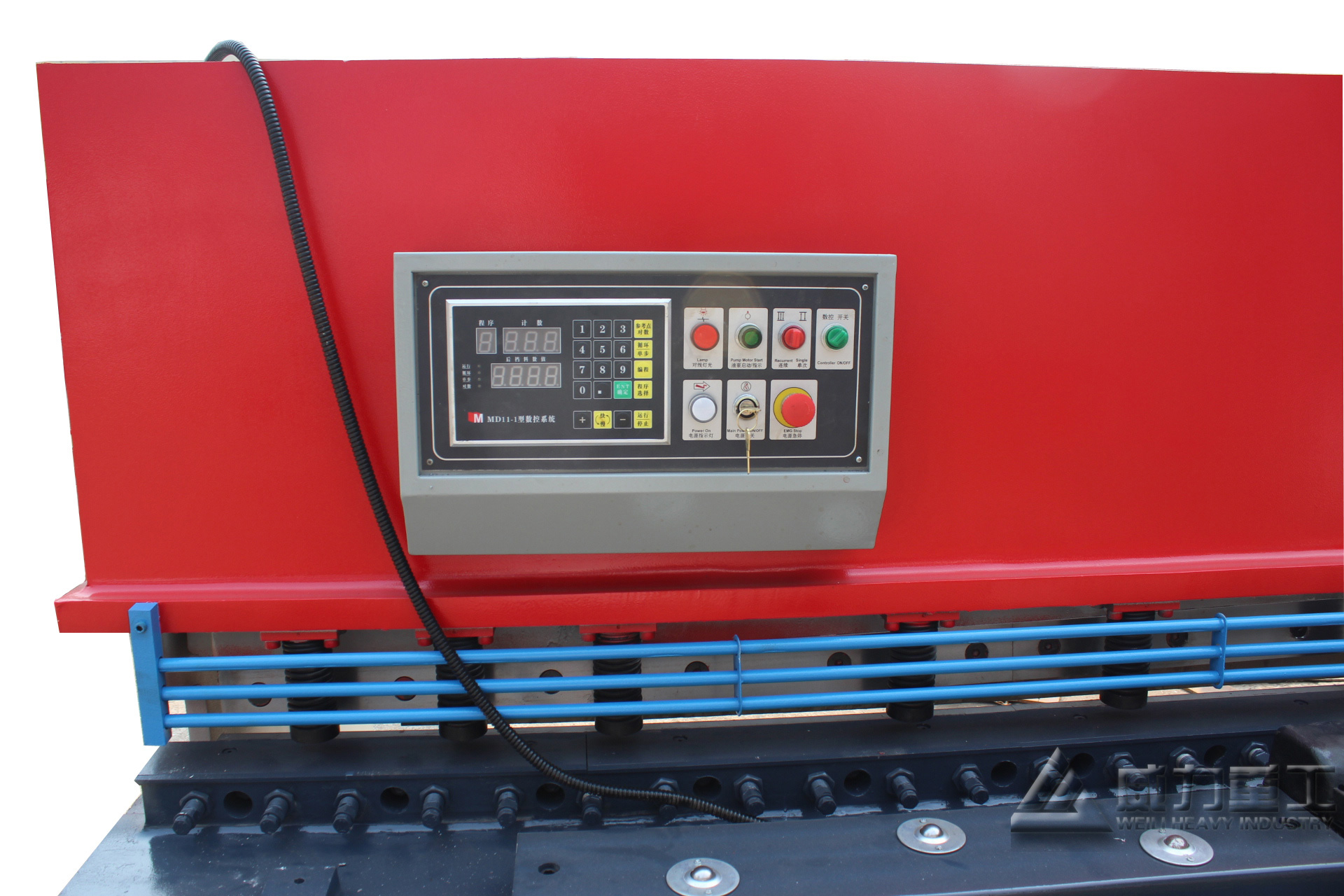

3、后挡料安装于刀架上,随刀架作摆式运动。挡料距离的调节由电机驱动,通过一传动轴及一对链轮副传动,分别传递到左右丝杆,带动挡料架沿导向杆作前后移动,在机器前面按钮盒的按钮面板上有两个按钮操作,分别为向前、后粗调按钮,按住其中的按钮时后挡料做快速的向前、向后移动。在按钮盒上有一个调节手轮,对行程进行微调定位,按钮盒上有一机械数显表显示后挡料的挡料距离。
4、液压系统安装于油箱端面,油箱固定在机架横梁上,清洗、拆卸方便。系统压力由油泵供给,各阀在电气液压系统的控制下,可实现压料脚压料与刀架向下剪切顺序动作及其它各动作规范。
5、压料装置主要由一组压料缸组成,刀架下行前,压料缸柱塞克服弹簧的作用下压,压紧板料,剪切结束后,在弹簧的作用下复位。设有防护栅,起安全保护作用。
6、本机器采用三相系统电源(380V)供电,控制电路电压(220V)由控制变压器提供,执行电路电磁阀所需直流电源(+24V)由变压器和硅整流器提供。
QC12Y摆式液压剪板机(6个厚)使用方法:
1、 液压剪板机刀片在使用过程中可能产生如下的情况
2、开动液压剪板机刀片机器作空转若干循环确保在正常情况下试剪不同厚度板料由薄至厚。确保 用户熟悉液压剪板机刀片性能。
3、试剪时不同板厚时必须调对不同刀片间隙。若不调对相应的刀片间隙则影响刀片耐用度。
4、液压剪板机刀片在剪切过程中打开压力表开关观察油路压力值剪12mm板时压力应小于20MPa。
5、此远程调压阀No9出厂时压力调定20—22MPa用户必须遵守此规定不得为剪超规定材料面提高压力造成机器损坏。
6、操作时声音平衡。液压闸式剪板机刀片如有杂音应停车检查。
7、液压闸式剪板机刀片操作时油箱提高温度<60度 超过时关机休 息。
QC12Y液压摆式剪板机(6个厚)调试:
1、开动剪板机机器作空转若干循环确保在正常情况下试剪不同厚度板料由薄 至厚。确保用户熟 悉剪板机性能。
2、试剪时不同板厚时必须调对不同刀片间隙。若不调对相应的刀片间隙则影响刀片耐用度。
3、剪板机在剪切过程中打开压力表开关,观察油路压力值剪12mm板时压力应小 于20MPa。此远程调压阀No9,出厂时压力调定20—22Mpa,用户必须遵守此规定不得为剪超规定材料面提高压力造成机器损坏。
4、操作时声音平衡。剪板机如有杂音应停车检查。
5、剪板机操作时油箱提高温度<60度 超过时关机休息。
山东威力重工是原鲁南锻压机床厂改制而成立的。无论是在质量保证期内或保证期外,承诺在接到用户通知(电话或传真)后,2小时内作出明确答复,或24--48小时内到达买方,并做到故障不排除维修人员不撤离现场。QC12Y液压剪板机价格,QC12Y液压剪板机厂家咨询电话:0632-5681708!
