ShanDong WeiLi Heavy Industry Co.,Ltd

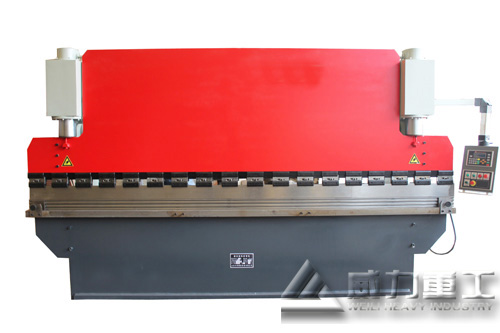

WC67Y-40/2000液压折弯机是一种使用最广泛的板料弯曲设备,用最简单的通用模具对板料进行各种角度的直线弯曲,操作简单,通用性好,模具成本低,更换方便,机器本身只有一个基本运动---上下往复直线运动。 WC67Y-40/2000液压折弯机参数:
型号
公称力(千牛)
工作台长度(毫米)
立柱间距离(毫米)
喉口深度(毫米)
滑块行程(毫米)
最大开启高度(毫米)
电机功率(千瓦)
重量(吨)毛重
外形尺寸 (毫米)
WC67Y-40/2000
400
2000
1650
200
100
340
4
3.0
2160*1470*2130
WC67Y-40/2000液压折弯机的主要结构及工作原理:
1.机器的主要结构 本机器主要部件同钢板拼接而成,强度高,刚性好。
(1)机架 由左右墙板、油箱、托盘、工作台、撑挡等拼接成框形机架。工作台座于左右边墙板下部,油箱位于机器的上部。
(2)滑块 滑块由整块钢板制成,与左右油缸中的活塞杆连接在一起,二个油缸固定在左右墙板上,通过液压驱动使活塞杆带动滑块上下动作。
(3)液压系统 使用折弯机专用液压阀。
(4)前托料架,后挡料。 前托料架由手动调节。后挡料由电脑控制定位尺寸,并具有较高的定位精度。
(5)模具 采用70#钢或合金钢材经锻造、热处理、铣削、磨削等加工而成。上模采用多种短模拼接或整体上模,具有精度高,互换性好,便于装拆等特点。
(6)电气 电气箱上安装有各种操作按钮。
WC67Y-40/2000液压折弯机的调整,操作和使用:
1. 滑块行程调整
滑块的快速行程距离,速度转换点位置,滑块慢速行程距离,下死点位置,滑块上死点位置,均由电脑根据用户所加工工件的参数,计算,显示并控制上死点位置及保压时间,也可以由用户在电脑屏幕上设置。如工件角度不符合用户要求,也可以直接在电脑屏幕上修正,详见DA65操作手册。
2. 折弯力的调整
电脑根据所加工工件的长度,厚度,下模V型槽的开口大小及板料材质计算出折弯力的大小,并直接控制压力比例阀,使液压系统提供所需要的折弯力。
3. 后挡料的调整
后挡料的定位由用户根据所加工工件在X,X2,Z1,Z2方向上的尺寸,利用DA65参数设置该尺寸,控制伺服电机使后挡料定位。
WC67Y-40/2000液压折弯机的维护保养及常见故障排除 :
凡是操作和维修机器的人员,对照机器实体,认真领会和熟悉本机器的主要结构,性能和使用方法,做好经常性维修保养工作,做好日常使用记录以便查阅。
1、本机器必须有专人负责,操作者应熟悉;牢记本机器的操作规程。
2、本机器使用46#液压油,必须保持油液的清洁度及油路畅通,加油时需经200目以上滤油网过滤,新机器使用一个月以后需换一次油,以后每年换一次油,高压滤油器滤芯,每三个月必须更换一次。
3、本机器采用分散润滑,使用中应根据工作使用情况,参照机器润滑点指示图加油。
4、工件的折弯力不准大于公称力。
5、不允许作单点负载工作,折弯力不得大于125T/m。
6、发现异常现象或响声时,必须立即停车,找出原因进行修理。
7、机器大修后,其精度应保持出厂标准
山东威力重工拥有国内顶尖一流的WC67Y-40/2000液压折弯机多位专家,研制开发制造的产品质量、技术水平位居同行前列;威力重工机床正以超前的意识、全新的理念、创新的精神,融合国外先进技术,不断研制开发行业尖端产品,为“威力重工”打造世界锻压行业知名品牌奠定坚实的基础。 精益求精,不断开拓,不断进取,真诚地愿与各地朋友携手共进,共同发展。 选择威力重工,实现远大理想。WC67Y-40/2000液压折弯机价格,WC67Y-40/2000液压折弯机厂家咨询电话:0632-5681708!
