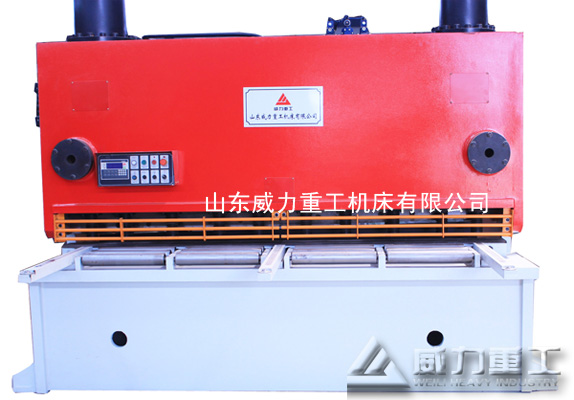

QC12Y液压剪板机（20个厚以上）是利用小型电动机带动油泵、液压阀等液压元件的运动，从而来带动液压缸中的活塞完成往复直线运动，进而带动上刀片把工件剪断。QC12Y液压剪板机价格，QC12Y液压剪板机厂家咨询电话：0632-5681708！
QC12Y液压剪板机（20个厚以上）参数:
名称/规格
可剪板厚
可剪板宽
剪切角
行程次数
后挡料范围
主电机功率
外形尺寸
mm
（°）
min-1
kw
mm（LxWxH）
20×2500
20
5000
2°30’
6
20-800
30
3400×2350×2700
25×2500
25
3°
5
37
3480×2410×2750
32×2500
32
2500
3°30’
4
45
3300×3450×3200
QC12Y液压剪板机（20个厚以上）的性能及特点：
1、机床设有前后档料后档料采用电机驱动数字显示数值设计新颖调节方便可靠。
2、上刀架的行程量可以进行无极调节以提高剪切下料时的行程次数。
3、机床剪切口处装有安全防护栏确保操作安全。
4、刃口间隙调节迅速、方便并有刻度指示。
5、采用先进的液压集成阀块结构紧凑减少管路连接提高了系统的可靠性及易维修性。
6、三点支撑滚动导轨消除支撑间隙提高剪切质量减少摩擦阻力使刀架运行更平稳。
7、蓄能器氮气回程平稳迅速。
8、矩形刀片四个刃口均可使用延长使用寿命。
9、 剪切角可调减少板料扭曲变形加大剪切力。
10、下刀采用内倾结构便于落料并提高板材的剪板精度。
11、滚动托料球减少板料划伤并使板料移动方便。
QC12Y液压剪板机（20个厚以上）的基本结构：
1、 机架
整机框架由钢板焊接，具有良好的刚性与稳定性，由左右立柱，压料面板，工作台，油箱体等组成，是本机床的主体部分，两只油缸固定于左右立柱与外压板连接的支承办上。
2、上刀架
三角形框架板焊接结构，装有导轨板，刀片和后档料装置，在大小油缸及回程缸的驱动下做往复运动而完成剪切。
3、左右油缸装置
由两个活塞油缸与密封件组成，是直接驱动上刀架进行工作的执行组件。
4、液压系统
由主电机、油泵、阀块、油箱、管路组成，是机床的动力部分。
5、压料装置
安装在机架前面外压板的多个压料缸组成，压料油缸进压力油后，压料头在克服拉力弹簧的拉力后下压，将板料压紧，在剪切完成后，借助拉力弹簧的拉力而复位，压料力的大小随被剪板料的厚度而增加。
6、刀片间隙调节装置
由偏心轮，RV电机等组成，根据被剪板料厚度和材质，相应调节刀片间隙，剪板机刀片间隙推荐值为板厚的5~8。
7、电器系统
由安装在左立柱上的电器箱和压料面板上的控制盒组成，用于机床的剪切操作与控制。
