100吨1.6米液压板料折弯机
100吨液压板料折弯机型号为WC67Y-100/3200，全钢焊接结构，振动消除应力，机器强度高、刚性好；E21可控制滑块和后挡料的移动，实现高效率、高精度定位；上模配有挠度补偿机构；经济型上模夹具，通过斜铁微调，简单实用；模具可根据折弯工件要求特殊定制。

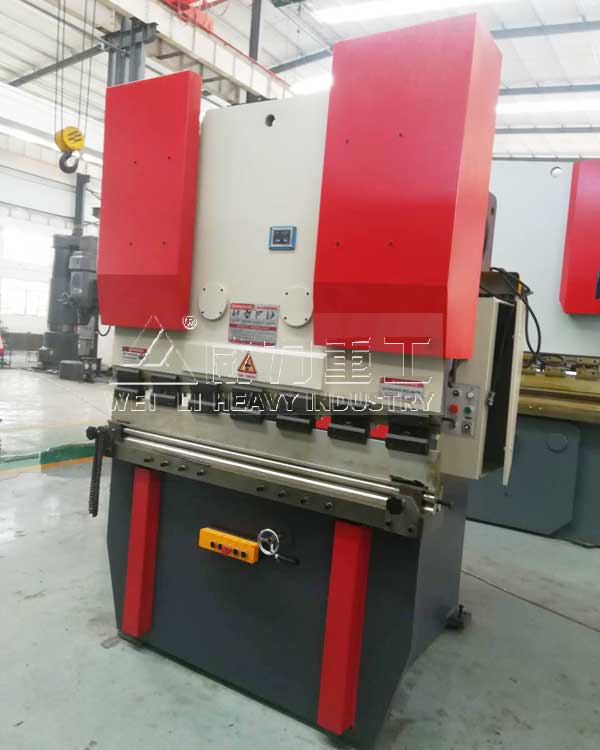

100吨1600液压板料折弯机

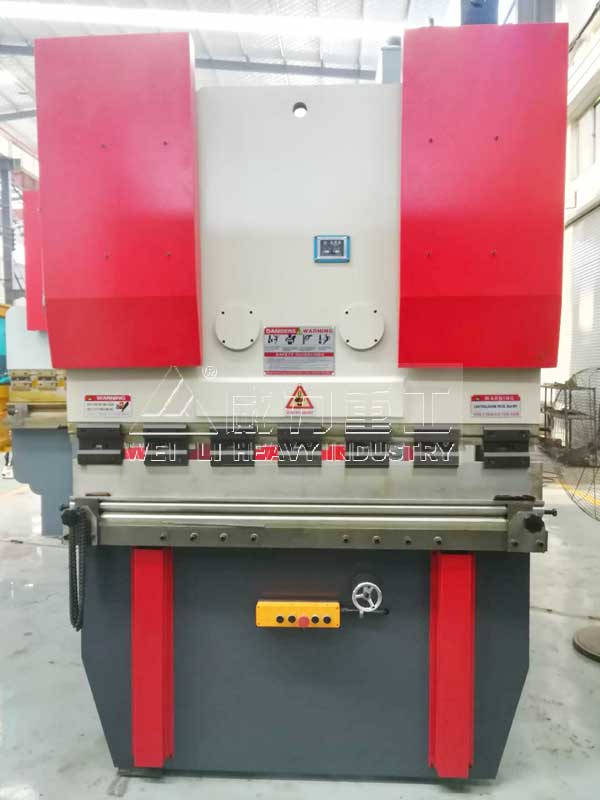

100吨1600液压折弯机
机床结构简介
★机架部份
机架由左右立柱、油箱、撑挡等工件焊接成整体框架，工作台紧固联接于左右立柱下部。
★滑块部分
滑块部分由滑块、油缸及机械挡块微调结构等组成。滑块采用整体面板结构，左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动。
机械挡块外置于两油缸顶部，结构紧凑，两边同步调节。当滑块（上模）左右不等时，将滑块停于上死点，脱开机械挡块两边同步传动轴的联轴套，转动左右油缸上部蜗轮箱中任意一边蜗杆（正转或逆转）再将滑块压置下死点，测量再调整（重复以上操作）直至滑块（上模）左右等高，最后再将联轴套上定位装入。
★同步机构
由扭轴、臂组成的机械强迫同步机构，结构简单，性能稳定可靠，同步精度高。
★后挡料机构
后挡料器上顶杆能绕轴心转动以防止工件在折弯时造成损坏,操作方便、快捷、挡料精度高。
★折弯工件精度补偿机构
微调机构设于上模，用于上模的上下补偿微调，以保证折弯工件精度：有时折弯工件在全长角度稍有偏差，为了得到较好的折弯角度的一致性，可略松开模具紧螺钉（注意上模脱落损坏模具），左右移动斜楔块，进行对上模的上下微调，再紧固螺钉，重新试折直至达到满意要求为止。

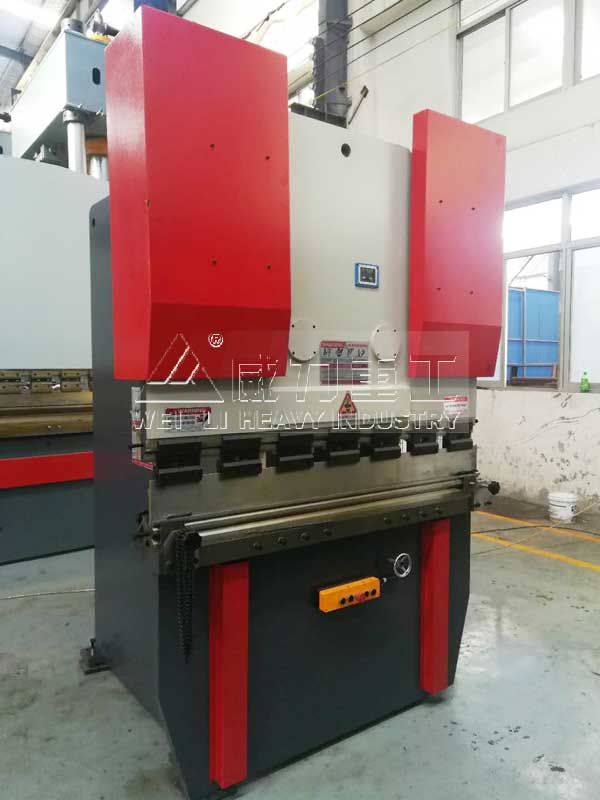

100吨液压折弯机侧视图
机器性能特点：
1、整机由优质钢板焊接而成，焊接部位经振动消除应力，机器强度高、刚性好，机架可长期保持稳定不变形。
2、机床的主油缸活塞采用了航天技术-表面镍磷处理，其硬度可达HRC60以上，与活塞相对运动的导套采用了有自身润滑性的锌基耐磨合金，可使油缸长期处于良好的工作状态。
3、采用扭轴同步，机械挡块，可靠、经济、精度高。
4、后挡料距离、上滑块行程电动调节，手动微调，数字显示。
5、上模配有绕度补偿机构。
配套系统
1、油缸由专业厂家建湖液压配套有限公司生产，主要密封件由日本华尔卡公司生产。
2、电器箱内主要件由施耐德生产。
3、液压系统全部采用插装阀控制，运行快速稳定，液压主要元件采用上海液压件二厂。
4、液压泵采用航天标准低噪音内啮合齿轮泵NT3系列。
5、模具由安徽天田模具厂生产。
