ZQ3063X16机械摇臂钻床是一款钻孔直径为63mm,臂长1.6米的机械式钻床，大写字母Z是钻床的简称，30为摇臂，后面63为钻孔直径，×16为臂长，Zq3063×16摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。
ZQ3063X16机械摇臂钻床
ZQ3063X16机械摇臂钻床主要功能与特点:
外观造型美观大方,总体布局匀称协调.
采用机械传动，机械夹紧，机械变速操作简便。
摇臂自动升降，主轴自动进刀，可设定钻孔深度，攻丝到位自动返程，等半自动摇臂钻床生产效率高。
结构可靠，制造精良，保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能，广泛用于大中小型企业，乡镇和个体工业的机械加工。
ZQ3063X16机械摇臂钻床主要结构
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

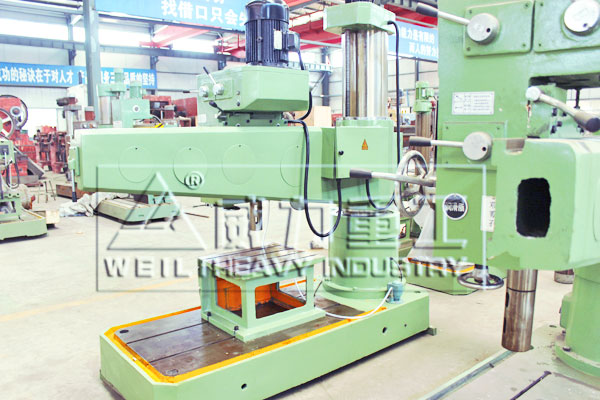

ZQ3063X16机械摇臂钻床车间实物图片
机械63摇臂钻床后视图
机械63摇臂钻床侧视图
机械63摇臂钻床主轴细节图
摇臂钻床的运动形式
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动；
（2）进给运动为主轴的纵向进给；
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
ZQ3063X16机械摇臂钻床规格参数
|
型号 |
单位 |
ZQ3063×16 |
|
很大钻孔直径 |
mm |
63 |
|
主轴中心至立柱母线 |
mm |
1718-570 |
|
主轴箱水平移动距离 |
mm |
1148 |
|
主轴端面至底座工作面 |
mm |
1210-245 |
|
主轴行程 |
mm |
350 |
|
主轴圆锥度 |
MT4 |
MT5 |
|
主轴转速(6级) |
r/min |
25-1100 |
|
主轴进给量 |
Mm/r |
0.06-0.53 |
|
摇臂回转角度 |
。 |
±180° |
|
主电机功率 |
kw |
5.5 |
|
升降电机功率 |
kw |
1.5 |
|
重量 |
Kg |
3700 |
|
主机外形尺寸(长×宽×高) |
mm |
2500×1060×2800 |
摇臂钻床安全操作规程
1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。
5．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
6．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
7．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
8．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
9．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
10．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
ZQ3063X16机械摇臂钻床日常保养
1、清洗机床外表及死角，拆洗各罩盖，要求内外清洁、无锈蚀、无黄袍，漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板，检查各手柄灵活可靠性。
2、摇臂钻床主轴进刀箱保养：检查油质，保持良好，油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网，调整油压。
3、摇臂钻床摇臂及升降夹紧机构检查：检查调整升降机构和夹紧机构达到灵敏可靠。
4、摇臂钻床润滑系统检查：清洗油毡，要求油杯齐全、油路畅通，油窗明亮。
5、摇臂钻床冷却系统检查：清洗冷却泵、过滤器及冷却液槽。检查冷却液管路，要求无漏水现象。
6、摇臂钻床电器系统检查：清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常，有无漏油现象。各电器控制开关是否正常。
