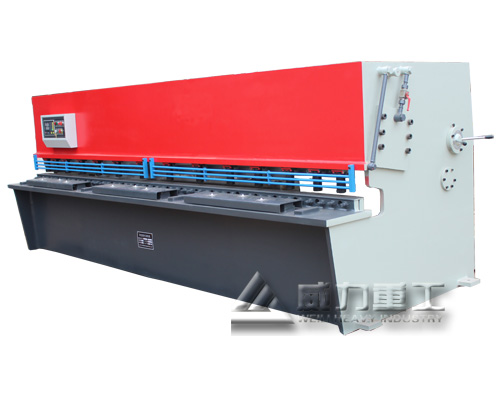

QC12Y液压剪板机(8个厚)使用于一般机械制造电机电器及轻工业等行业。用于各种金属板料、抗拉强度、450Mpa、的直线剪切,相应减少剪切厚度,改进刀片材质后,也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板料。
QC12Y液压剪板机(8个厚)参数:
名称/规格
可剪板厚
可剪板宽
剪切角
行程次数
后挡料范围
主电机功率
外形尺寸
mm
(°)
min-1
kw
mm(LxWxH)
QC12Y-8×2500
8
2500
1°30’
10
20-500
11
3410×1655×1620
QC12Y-8×3200
3200
9
3587×1800×1650
QC12Y-8×4000
4000
20-600
4667×1910×1650
QC12Y液压剪板机(8个厚)的特点:
1、液压传动、摆式刀架、机架整体焊接坚固耐用、使用蓄能器油缸回程平稳迅速。
2、具有无级调节行程的功能,上刀有两个刃, 下刀有四个刃, 上下刀片刃口间隙量用手柄调节,刀片间隙均匀度容易调整。
3、防护栅与电气联锁确保操作安全。
4、机床压板采用独立液压式压具,每个压具的末端均有塑料垫脚。
5、后挡料专用剪板机数控系统,E20.剪切次数有数字显示装置。
6、滚动托料装置在减少摩阻力的同时还可以保证工件表面不被划伤。
7、全钢焊接结构,振动消除应力,强度高,刚性好。
8、液压上传动式平稳可靠。
QC12Y液压剪板机(8个厚)液压系统的工作过程:
1、板料由送料机构运输到剪板机刀具之下。当板料Ⅴ的端部抵达挡料缸之后自动停止继续运动。
2、液压缸Ⅲ活塞伸出压紧板料,托料缸Ⅳ活塞退回,支撑滚珠缩入台面之下,挡料缸Ⅴ活塞后退使挡块离开板边。 3、剪切油缸Ⅰ、Ⅱ的活塞同步下降,带动剪切刀片剪切板料,因采用了带补偿措施的串联液压缸新同步贿赂,所以出现的同步误差在上下运动的一个周期内即可消除上刀刃的剪切角可以基本保持不变。 4、刀架回程同时压料缸、托料缸和挡料缸相继复位。
综上工作循序,要求液压系统做到:板料被压紧后刀具才能上下运动进行剪切,即要有顺序回路,在剪切时要保持压紧力,即要有保压回路,刀架必须平行移动,保持剪切角不变,即要有同步回路。
QC12Y液压剪板机(8个厚)保养规程 :
剪板机刀片只有良好的保养才能使其寿命长久,让用户用的更顺心。剪板机刀片是属于锻压机械中的一种,主要作用就是金属加工行业。我们就说说剪板机刀片的保养方法。
1、严格按照操作规程进行操作。
2、每次开机前按润滑图表要求定时、fgbn1mh定点、定量加润滑油,油应清洁无沉淀。
3、剪板机刀片必须经常保持清洁,未油漆的部分防锈油脂。
4、电动机轴承内的润滑漾油要定期更换加注,并经常检查电器部分工作是否正常安全可靠。 5、定期检查剪板机刀片三角皮带、手柄、旋钮、按键是否损坏,剪板机刀片磨损严重的应及时更换并报备件补充。
6、定期检查修理开关、保险、手柄、保证其工作可靠。
7、每天下班前10分钟对机床加油润滑及擦洗清洁机床。
8、严禁非指定人员操作该设备,平常必须做到人离机停
QC12Y液压剪板机(8个厚)广泛适用于:轻工、航空、船舶、冶金、仪表、电器、不锈钢制品、建筑及装潢等行业,先后在华东、华南、华北各发达地区建立了完善的售后服务队伍,使“威力重工”牌系列产品畅销全国各地及海外市场,深受广大客户的青睐。 QC12Y液压剪板机价格, QC12Y液压剪板机厂家咨询电话:0632-5681708!
