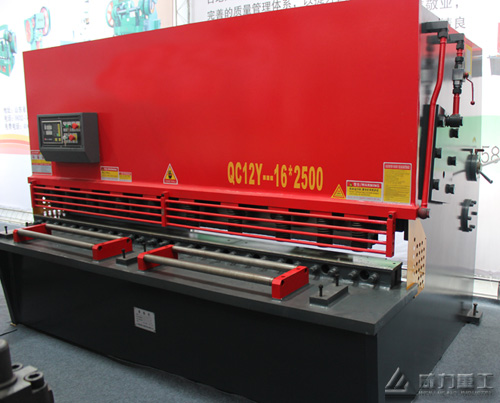

QC12Y液压剪板机(16个厚)使用于一般机械制造电机电器及轻工业等行业。用于各种金属板料,抗拉强度(450Mpa)的直线剪切,相应减少剪切厚度,改进刀片材质后也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板料。
QC12Y液压剪板机(16个厚)参数:
名称/规格
可剪板厚
可剪板宽
剪切角
行程次数
后挡料范围
主电机功率
外形尺寸
mm
(°)
min-1
kw
mm(LxWxH)
16×2500
16
2500
2°30’
8
20-800
22
3300×2150×1880
16×3200
3200
4105×2325×2200
16×4000
4000
7
4905×2385×2250
QC12Y液压剪板机(16个厚)的主要结构和特点:
1、机架采用钢结构件,左、右立板,工作台和压料板焊接成一整体结构,焊后经回火消除其内应力,故整体钢性好,稳定性高。
2、刀架采用钢结构件,在两侧油缸的推力作用下,可绕固定销轴作摆式运动,完成剪切动作,无需导轨系统。剪切终了时,在回程缸的作用下,刀架快速自动回程。具有快速调节刀片间隙机构,刻度值在刻度盘上显示。
3、后挡料安装于刀架上,随刀架作摆式运动。挡料距离的调节由电机驱动,通过一传动轴及一对链轮副传动,分别传递到左右丝杆,带动挡料架沿导向杆作前后移动,在机器前面按钮盒的按钮面板上有两个按钮操作,分别为向前、后粗调按钮,按住其中的按钮时后挡料做快速的向前、向后移动。在按钮盒上有一个调节手轮,对行程进行微调定位,按钮盒上有一机械数显表显示后挡料的挡料距离。
4、液压系统安装于油箱端面,油箱固定在机架横梁上,清洗、拆卸方便。系统压力由油泵供给,各阀在电气液压系统的控制下,可实现压料脚压料与刀架向下剪切顺序动作及其它各动作规范。
5、压料装置主要由一组压料缸组成,刀架下行前,压料缸柱塞克服弹簧的作用下压,压紧板料,剪切结束后,在弹簧的作用下复位。设有防护栅,起安全保护作用。
6、本机器采用三相系统电源(380V)供电,控制电路电压(220V)由控制变压器提供,执行电路电磁阀所需直流电源(+24V)由变压器和硅整流器提供。
QC12Y液压剪板机(16个厚)质量保证措施:
1、已通过ISO9001质量认证,在产品设计、制造、销售、服务全过程中严格按此执行。
2、设有计算机网络中心,采用CAD辅助设计及CAP辅助工艺,具有较强的产品开发设计、制造及改型能力。
3、机架、滑块、工作台等钢板焊接件,焊后采用大型回火炉进行退火处理以消除焊接应力,保证其具有高强度和高稳定性。
4、齐全的大、精、稀设备和先进的加工工艺,保证机器零部件的加工精度。
5、完善的检测手段(国家一级计量单位),高素质的检验人员,保证机器零部件、外购件及出厂机床的的整体质量。
6、主要检测计量仪器
(1)2671型耐压试验仪
(2)YBDL-1型保护接地电路连续性测试仪
(3)ND6型脉冲精密声级计
(4)YD-15动态电阻应变仪
(5)QCJ型漆膜冲击试器
(6)QFZ-2型漆膜附着力试验仪
(7)QBY漆膜摆式硬度仪
(8)液压元件试验台
(9)HV-4B型微机高速定碳定硫仪
(10)WF-30型万能材料试验机
(11)XJL-02型立式金相显微镜
(12)HLN-11A数字里氏硬镀计
(13)HRC-150洛氏硬度计
(14)磁粉探伤仪
(15)ND6精密声级计
(16)XZR-B型油污染度对比显微镜
(17)XZR-J型油污染检测显微镜
(18)JX-11型数字万能工具显微镜
(19)JD18型投影万能测长仪
山东威力重工机床有限公司以“为用户服务、对用户负责、让用户满意”为宗旨。维修服务人员到用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并由用户将意见反馈到本公司,对服务人员的工作质量实行严格的考核和控制。专职的售后服务队伍,隶属于销售部门,可对用户提出的服务要求做出快速反应!QC12Y液压剪板机价格,QC12Y液压剪板机厂家咨询电话:0632-5681708!
